Zoom F8 [110/140] Настройки звукового интерфейса
![Zoom F8 [110/140] Настройки звукового интерфейса](/views2/2007836/page110/bg6e.png)
110
Функция USB
Настройки звукового интерфейса
Настройки звукового интерфейса

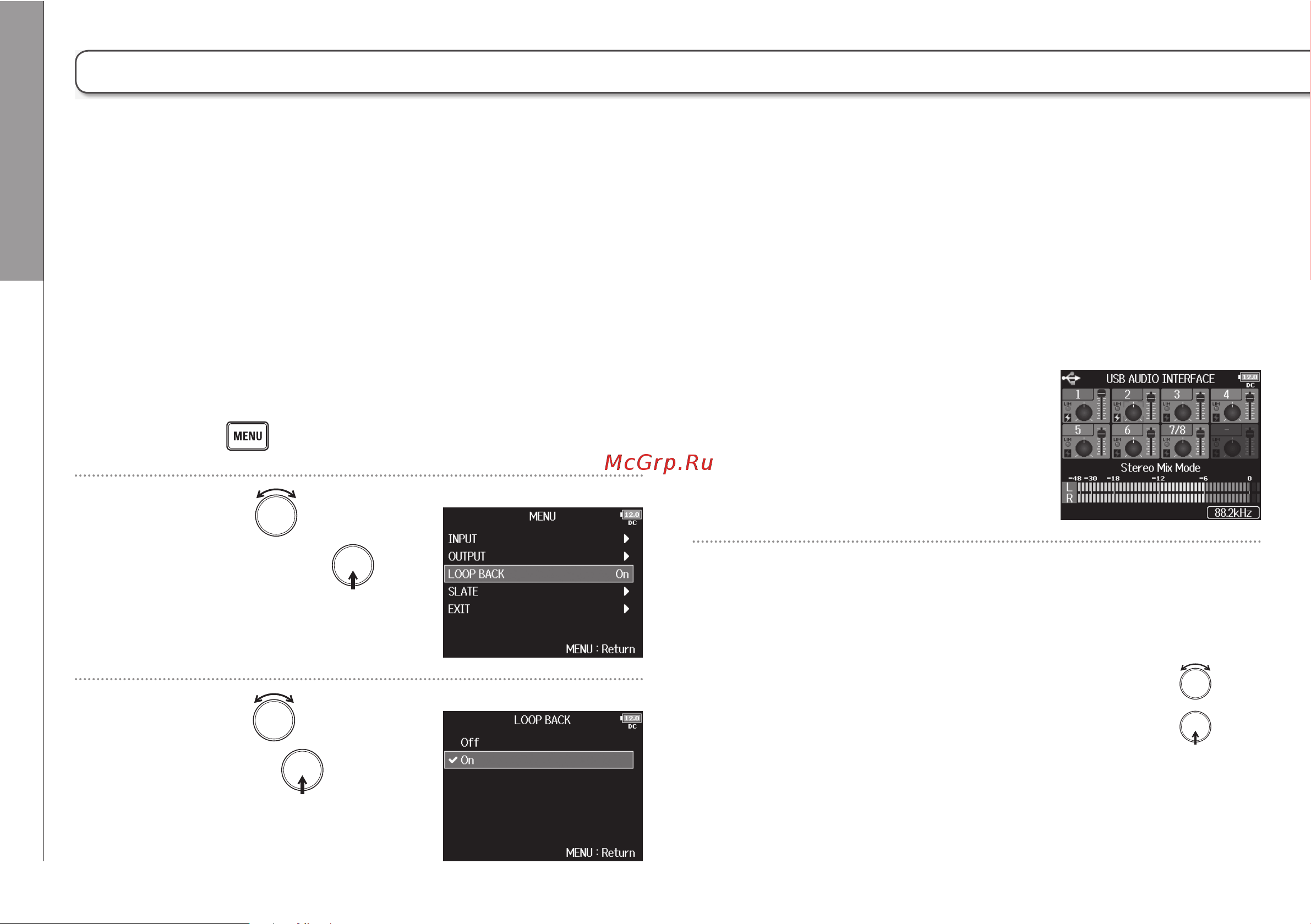

Настройка обратной петли (только в режиме Stereo Mix) Микширование входов
1.
2.
1.
2.
3.
При использовании F8 в качестве звукового интерфейса можно производить следующие настройки. Подробнее об управлении читайте
на соответствующих страницах.
Настройте параметры громкости и панорамы.
■ Выбор и изменение параметров:
Выбор параметра для изменения: нажмите
Перемещение курсора или изменение
параметра: вращайте
Откройте экран микшера
(→Стр. 11).
Вращением выберите
“LOOP BACK” и нажмите .
Нажмите .
Вращением выберите
“On” и нажмите .
Эта функция позволяет смикшировать звук, воспроизводимый с
компьютера или iPad, со звуком на входах F8 и вернуть обратно
на вход компьютера или iPad (”loop back”).
Вы можете использовать ее, например, для накладывания
дикторской начитки на музыку, воспроизводимую с компьютера
и записывать полученный микс, или организовать трансляцию с
компьютера.
Вы можете настроить баланс входных сигналов при отправке их в
компьютер или iPad. В режиме Multitrack каждый канал
посылается индивидуально. В режиме Stereo Mix отправляется
смикшированный стереосигнал.
