Zoom F8 [93/140] Настройка частоты кадров внутреннего таймкода
![Zoom F8 [93/140] Настройка частоты кадров внутреннего таймкода](/views2/2007836/page93/bg5d.png)
93
Подсказка
• ND (non-drop) означает таймкод без пропуска кадров.
• D (drop) означает таймкод с пропуском кадров.
Значение Описание
23.976ND
Наиболее часто встречающаяся частота кадров, используемая ка-
мерами HD и другими устройствами видео высокого разрешения.
Отсчет ведется на 0.1% медленнее реального времени.
24ND
Стандартная частота кадров для киносъемки. Также используется
в видеокамерах HD.
25ND
Частота кадров видеостандарта PAL. Используется при съемке видео
в стандарте PAL, распространенном в Европе и других регионах.
29.97ND
Частота кадров , применяемая при цветной видеосъемке NTSC и в
камерах HD. Отсчет ведется на 0.1% медленнее реального времени.
Применяется при съемке в стандарте NTSC, используемом в США,
Японии и других странах.
29.97D
Скорректированная частота с пропуском кадров для приведения отсче-
та NTSC к совпадающему с реальным временем. Используется при видео-
съемке для трансляций, требующих совпадения с реальным временем.
30ND
Используется для синхронизации звука с видео, переносимого в
формат NTSC. Это стандартная частота кадров черно-белого теле-
видения в Японии, СШАи других странах.
30D
Применяется для особых случаев. Позволяет синхронизировать
звук с видео, переведенным в формат NTSC с частотой 29.97 кадр/с
с пропуском кадров. Отсчет ведется на 0.1% быстрее реального времени.
Кстати
Соответствующая частота кадров должна быть заранее установлена на
всех подключенных аудио- и видео-устройствах.

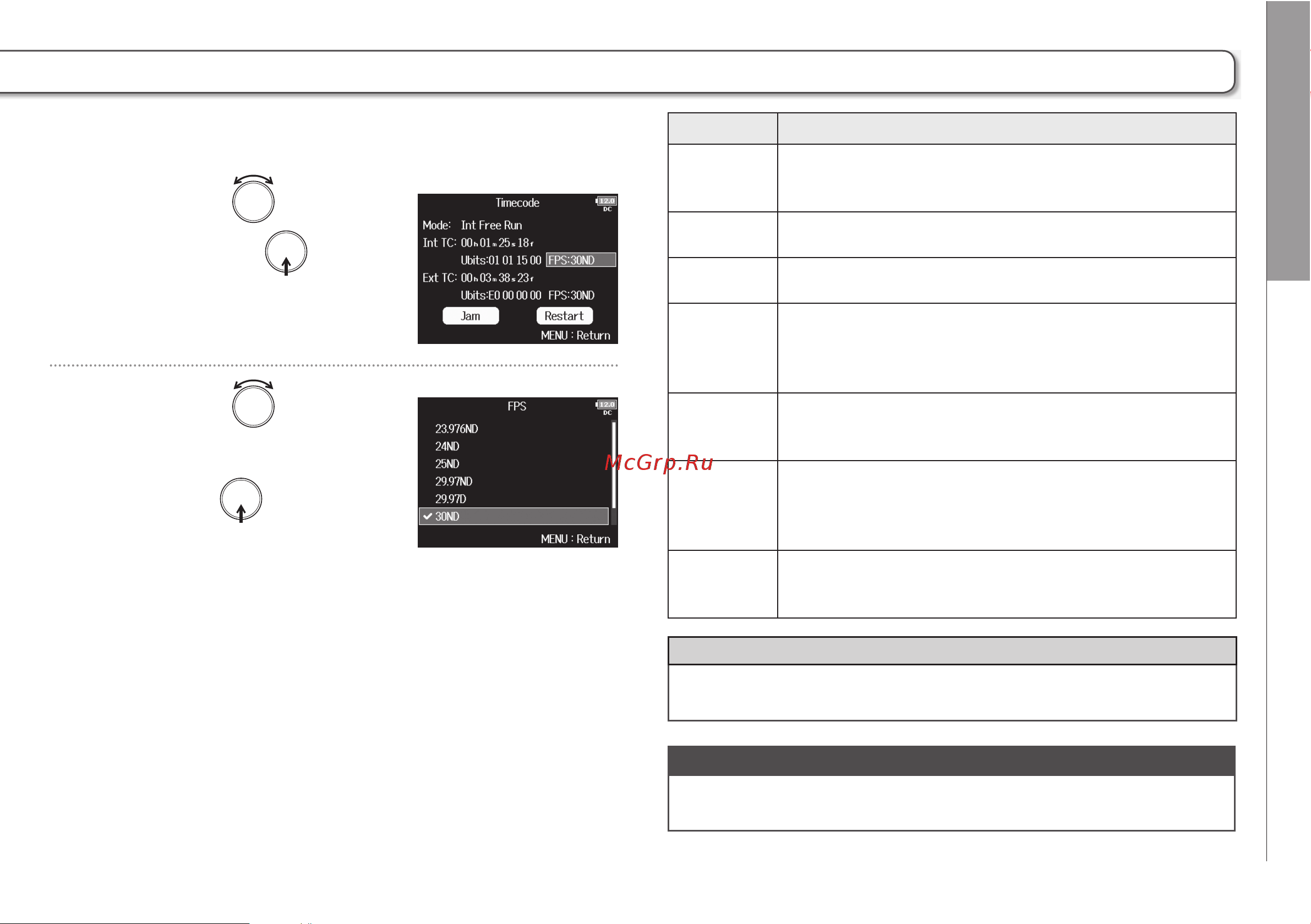

Настройка частоты кадров внутреннего таймкода
4.
5.
Синхронизация
Настройка синхронизации
F8 Многодорожечный полевой рекордер
Вращением выберите
“FPS” и нажмите .
Вращением выберите
требуемую частоту кадров
и нажмите .
