Подключение питания
3. Откройте крышки блока батареек.
4. Установите батарейки.
＋
−
−
＋
＋
−
−
＋
＋
−
＋
＋
−
−
Подготовка
Подключение питания
13

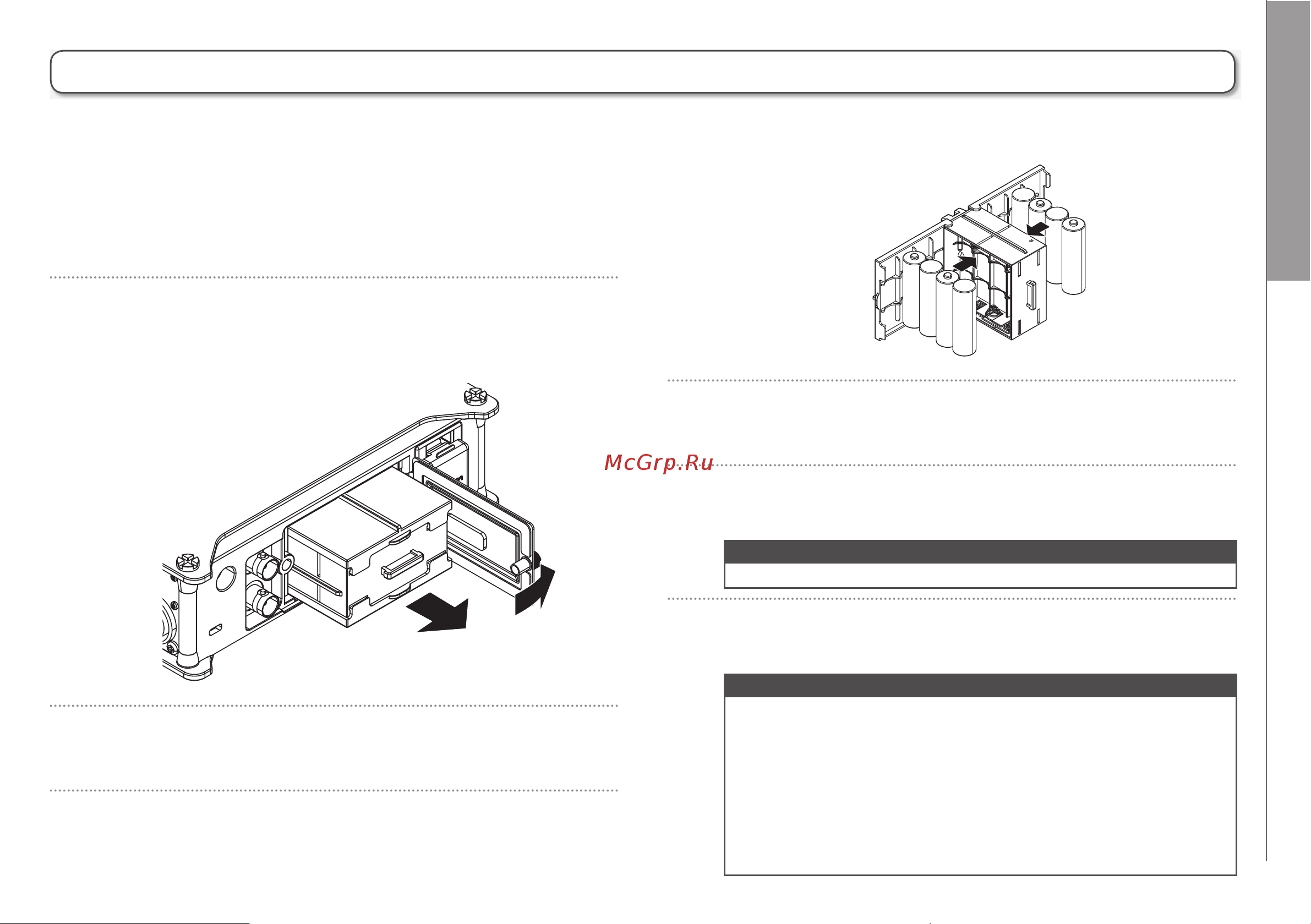

Использование батареек АА
1. Отключите питание устройства, затем отверните
винт в крышке батарейного отсека, чтобы открыть его.
2. Вытащите блок батареек из батарейного отсека.
5. Закройте крышки блока батареек.
6. Установите блок батареек в устройство.
Кстати
Вставляйте блок батареек в отсек направляющим выступом кверху.
7. Закройте батарейный отсек и закрутите винт в крышке.
Кстати
•
•
•
•
F8 Многодорожечный полевой рекордер
Если винт крышки батарейного отсека затянут недостаточно
крепко, блок батареек может случайно выпасть. Будьте осторожны.
Используйте одновременно только один тип батареек
(алкалайновые, никель-метал-гидридные или литиевые).
После установки батареек правильно установите их тип в меню
“Power Source” (→стр. 20)
Если индикатор оставшегося напряжения горит красным,
немедленно выключите питание и установите новые батарейки.
