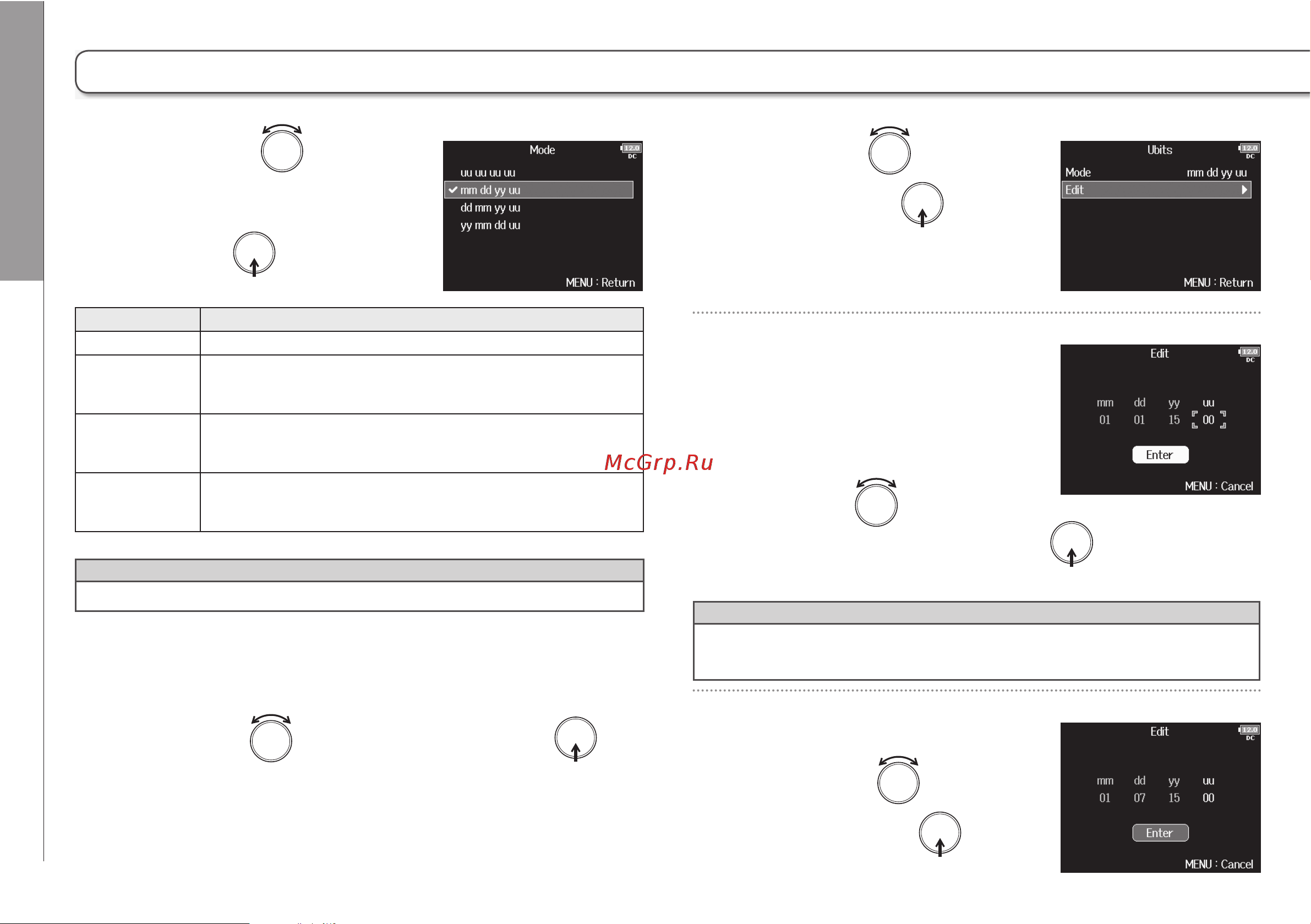

Zoom F8 [92/140] Настройка синхронизации
![Zoom F8 [92/140] Настройка синхронизации](/views2/2007836/page92/bg5c.png)
92
6.
■
5.
Подсказка
В пользовательских битах можно использовать только цифры от 0 до 9
и латинские буквы от A до F.
7.
6.
Значение Описание
uu uu uu uu Вы можете установить любые желаемые значения.
mm dd yy uu
dd mm yy uu
yy mm dd uu
Подсказка
Редактировать можно только поля "uu".
Редактирование пользовательских битов (Ubits)
4.
Синхронизация
Настройка синхронизации
Настройка синхронизации (Продолжение)
Вращением выберите
нужный режим и
нажмите .
Вращением выберите
“Edit” и нажмите .
Вращением выберите “UBits” и нажмите .
Установите значения.
Изменение значений
Перемещение курсора и изменение
значений:
Вращайте
Выбор поля для изменения: нажмите .
По окончании редактирования
вращением выберите
“Enter” и нажмите .
Месяц, день и год устанавливаются автоматически в этом
порядке в соответствии с настройками даты. Вы можете
редактировать поле “uu” по своему усмотрению.
День, месяц и год устанавливаются автоматически в этом
порядке в соответствии с настройками даты. Вы можете
редактировать поле “uu” по своему усмотрению.
Год, месяц и день устанавливаются автоматически в этом
порядке в соответствии с настройками даты. Вы можете
редактировать поле “uu” по своему усмотрению.
