Основной микшер
6
7
5
8
Пространственные
микрофоны
беспроводные микрофоны-петлички
Микрофон
на удочке
Приемники микрофонов-петличек
2
3
4
1
6
7
5

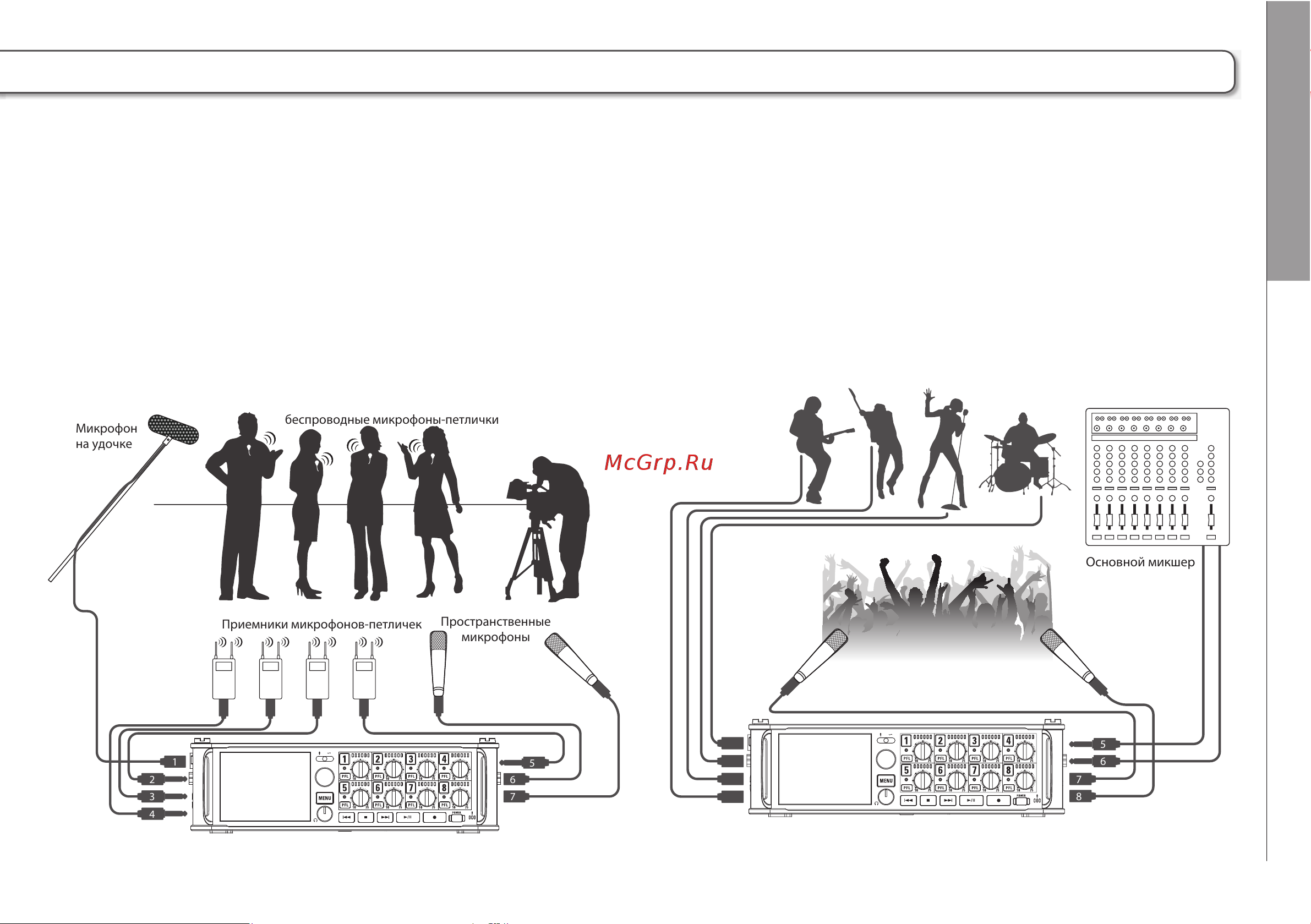

Примеры подключения
F8 позволяет производить запись в различных ситуациях,
например:
Подключение микрофонов/других устройств ко входам 1-8
09
Запись концерта
•
Съемка кино
• Вход 1: микрофон на удочке (кабель с разъемом XLR)
• Входы 2–5: беспроводные микрофоны-петлички
(кабели с разъемами TRS)
•
Входы 1–4: микрофоны исполнителей (кабели с разъемами XLR)
Входы 6–7: микрофоны для записи пространства
(кабели с разъемами XLR)
•
Шумовые микрофоны
Вокальные
микрофоны
и т.п.
2
3
4
1
Входы 5–6: линейный выход основного микшера (кабели с
разъемами TRS)
•
Входы 7–8: микрофоны для записи шума зала (кабели с разъема-
ми XLR)
F8 Многодорожечный полевой рекордер
