Настройки выходов

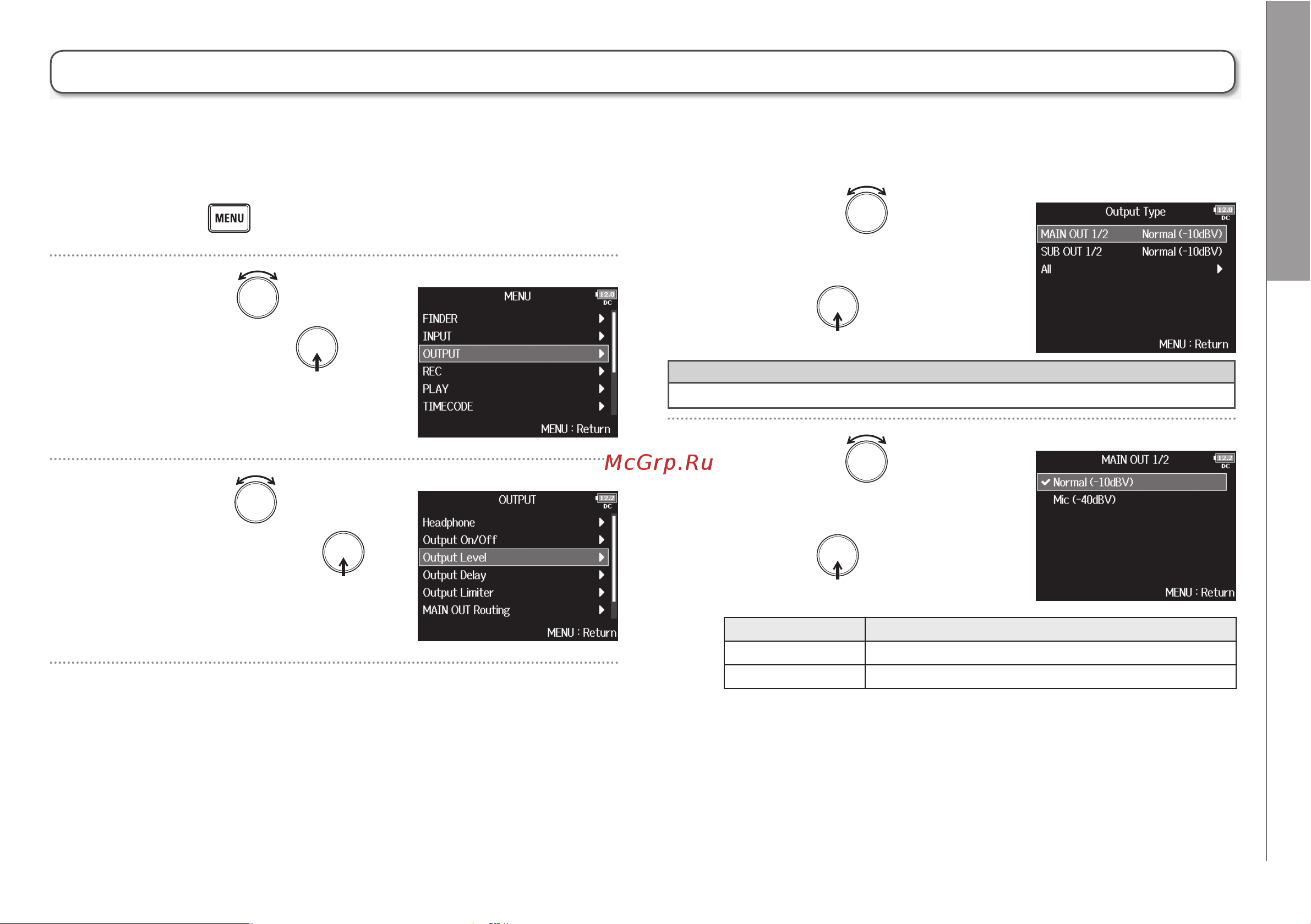

Установка стандартного выходного уровня (Output Level)
Установка стандартного выходного уровня (Output Level)
1.
2.
3.
4.
Подсказка
Чтобы применить настройку сразу ко всем выходам, выберите “All”.
5.
Значение Описание
Normal (-10dBV) Установка стандартного линейного уровня -10дБВ.
Mic (-40dBV) Установка стандартного уровня -40дБВ.
Можно выбрать стандартный выходной уровень.
F8 Многодорожечный полевой рекордер
Вращением выберите
“OUTPUT” и нажмите .
Нажмите .
Вращением выберите
“Output Level” и нажмите .
Вращением выберите
желаемый выход и
нажмите .
Вращением выберите
нужный уровень и
нажмите .
