Zoom F8 [123/140] Полное тестирование
![Zoom F8 [123/140] Полное тестирование](/views2/2007836/page123/bg7b.png)
123

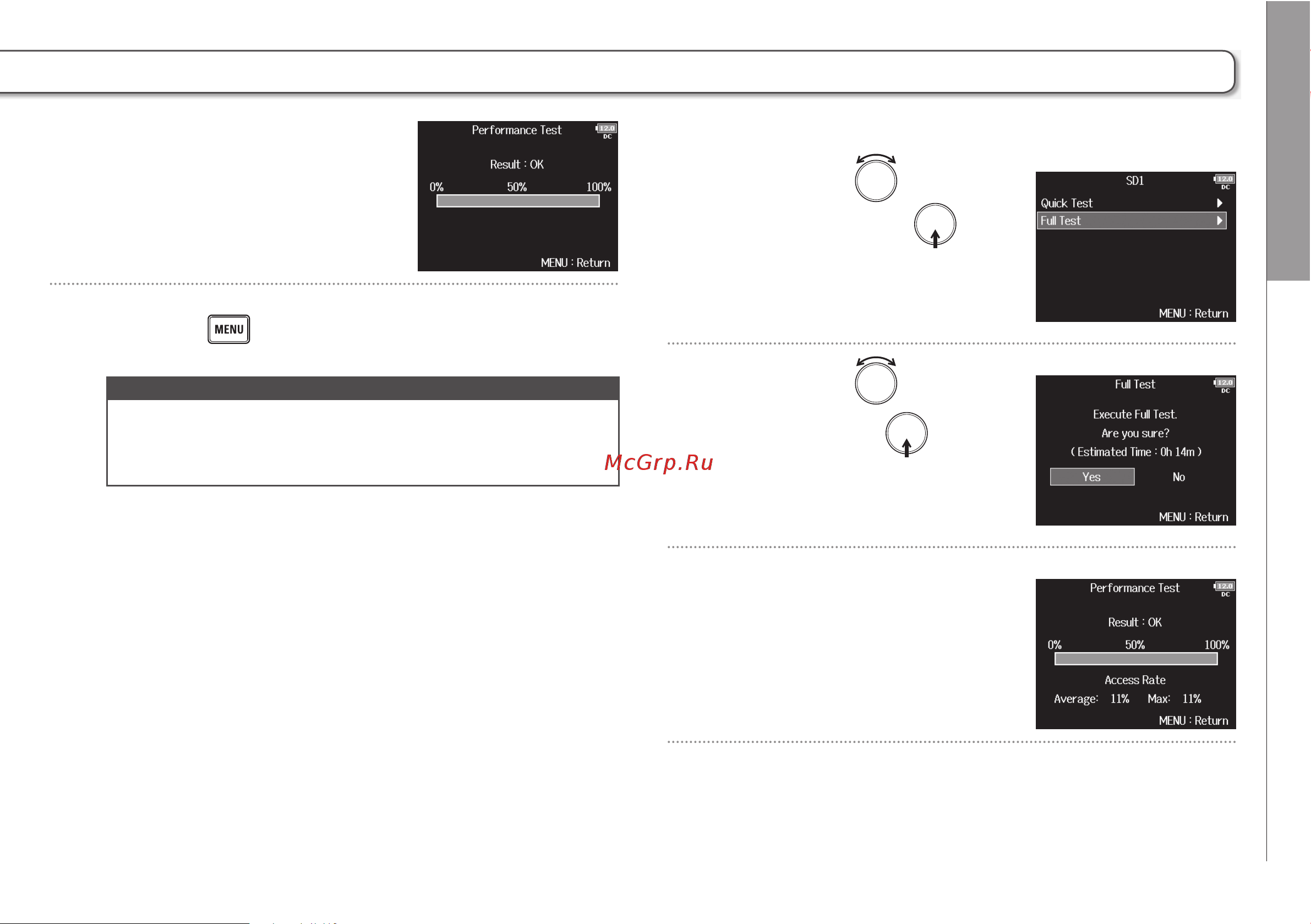

Полное тестирование
5.
На дисплее отобразится время, пред-
положительно требуемое для полной
проверки.
6.
7.
8.
7. Тестирование закончится.
Кстати
Тестирование закончится.
Результат проверки будет
отображен на дисплее.
Другие функции
Тестирование производительности карты SD (Performance Test)
F8 Многодорожечный полевой рекордер
Нажмите .
Вращением выберите
“Full Test” и нажмите .
Вращением выберите
“Yes” и нажмите .
Результат проверки будет отображен
на дисплее.
Если показания параметра Access Rate
достигают 100%, карта неисправна
(NG).
Информация о результате проверки дается исключительно для
сведения и не гарантирует отсутствия возможных ошибок при
записи даже при положительном результате теста (“ОК”).
