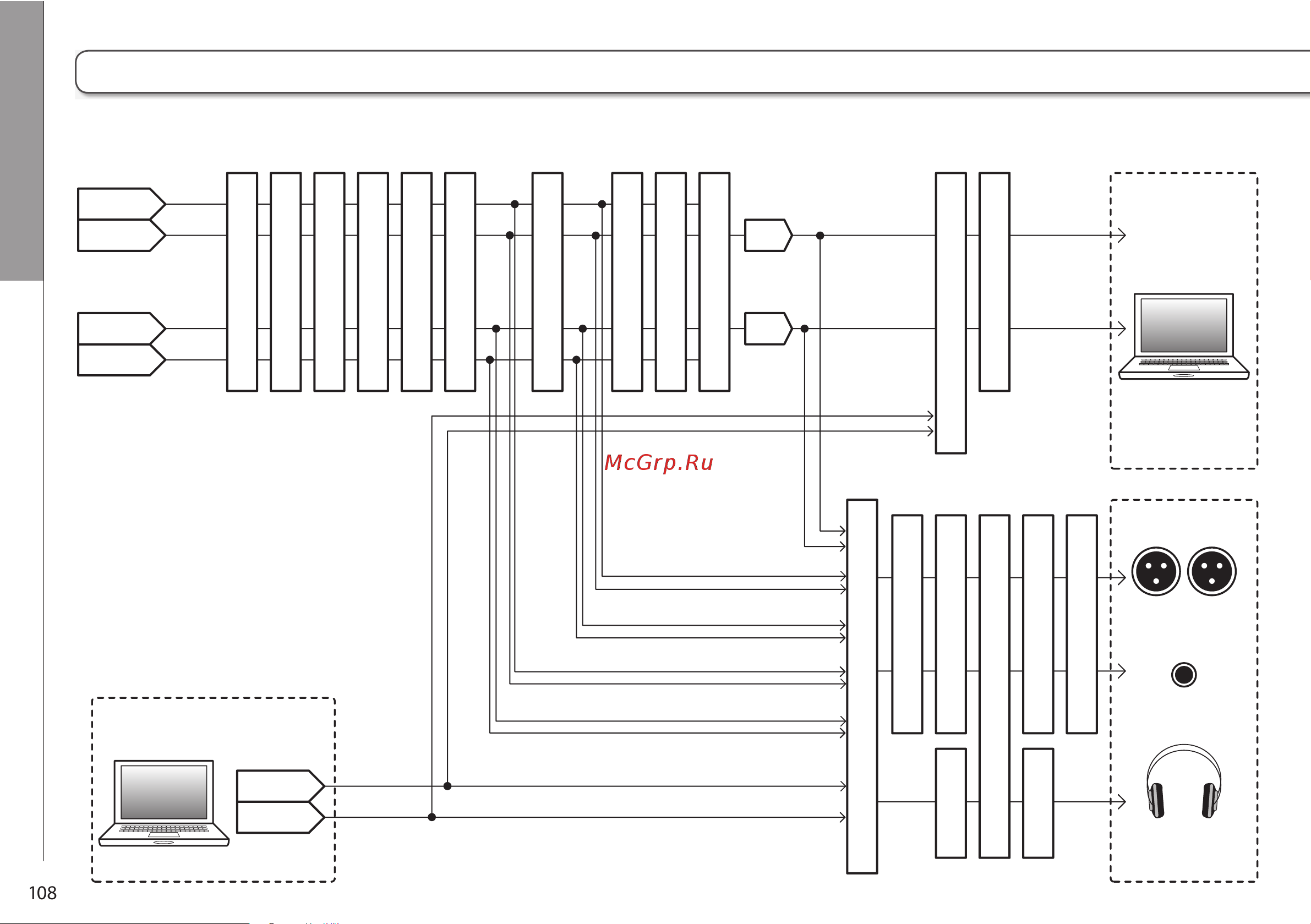

Блок-схема звукового интерфейса
Функции USB
Блок-схема звукового интерфейса
PC
(Вход)
Выходные
разъемы
PC
(Выход)
:
:
Уровень
Обрезной фильтр
Входной лимитер
Переворот фазы
Декодер MS Stereo
Входная задержка
Регулятор панорамы
Фейдеры каналов 1-8
Микшер
Фейдер каналов Л/П
Л
П
Выходная задержка Громкость
Служебный микрофон/Генератор тона
Выходной лимитер
Фейдер
Предупр. сигн.
Служебный микр./Ген. тона
Обратная петля (Loop Back)
Маршрутизация
Основной
выход 1/2
Доп. выход 1/2
Наушники
:
:
Уровень и заглушение сигнала
Канал 1
Канал 2
Вход 1
Вход 2
Вход 7
Вход 8
После фейдера
До фейдера
Режим Stereo Mix
