Настройки входов
71

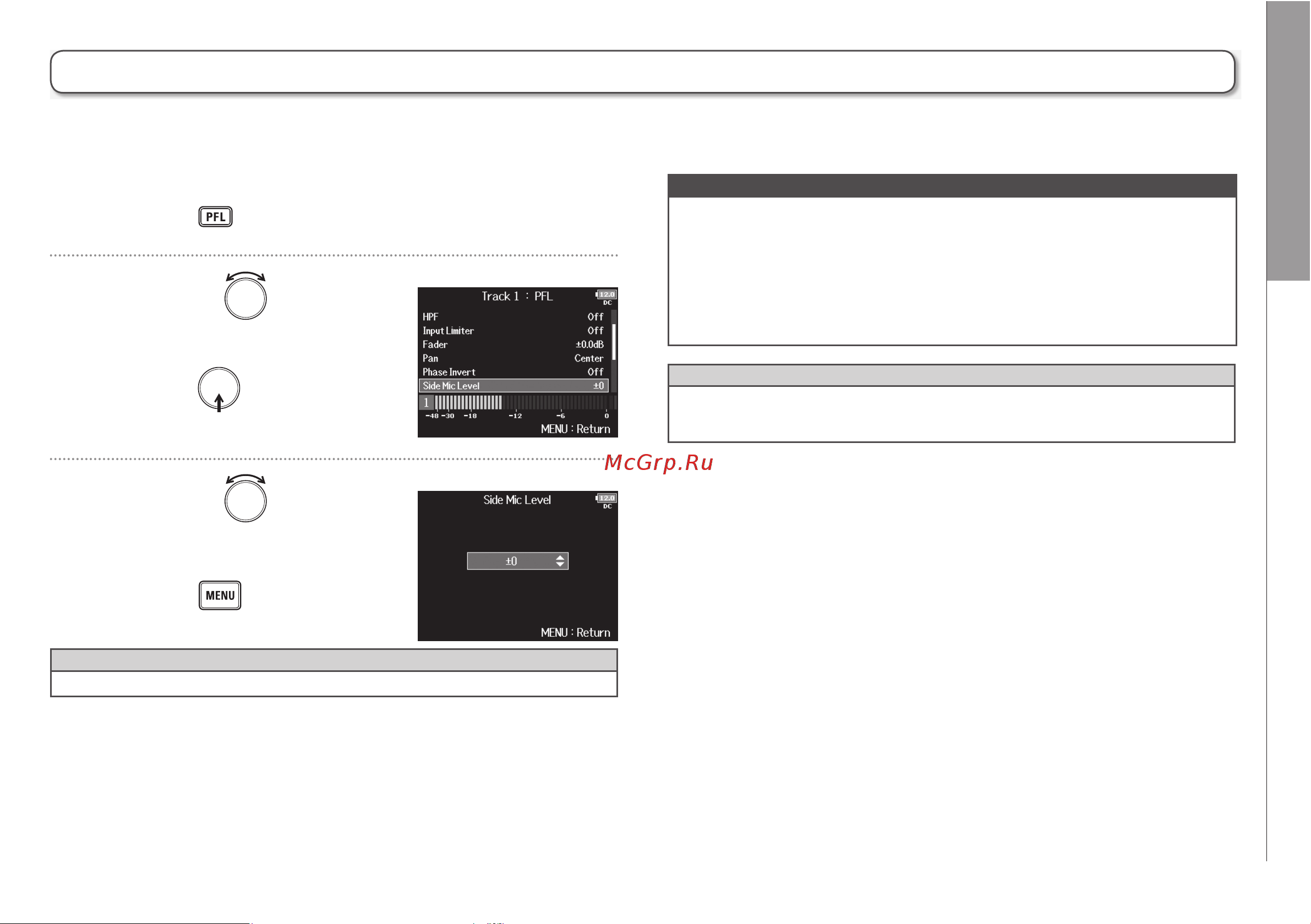

Регулировка уровня сигнала бокового микрофона модуля MS (Side Mic Level)
Нажмите канала 1 или 2.
Регулировка уровня сигнала бокового микрофона модуля MS (Side Mic Level)
1.
2.
3.
Подсказка
Уровень можно установить в значениях O, RAW, или от -24 до +6 дБ.
Кстати
• Увеличение уровня сигнала бокового микрофона расширяет стерео-
панораму.
• При выборе значения RAW запись производится без декодирования
в стерео. Ширина стерео-поля может быть настроена после записи с
помощью ZOOM MS Decoder или других плагинов.
Подсказка
При двойной записи уровень бокового микрофона также можно отре-
гулировать для каналов 5/6, соответствующих каналам 1/2.
При подключенном модуле микрофонов MS перед началом записи вы можете настроить уровень сигнала бокового микрофона (ширину
стерео-поля).
F8 Многодорожечный полевой рекордер
Вращением выберите
“Side Mic Level”
и
нажмите .
Вращением установите
требуемый уровень и
нажмите .
