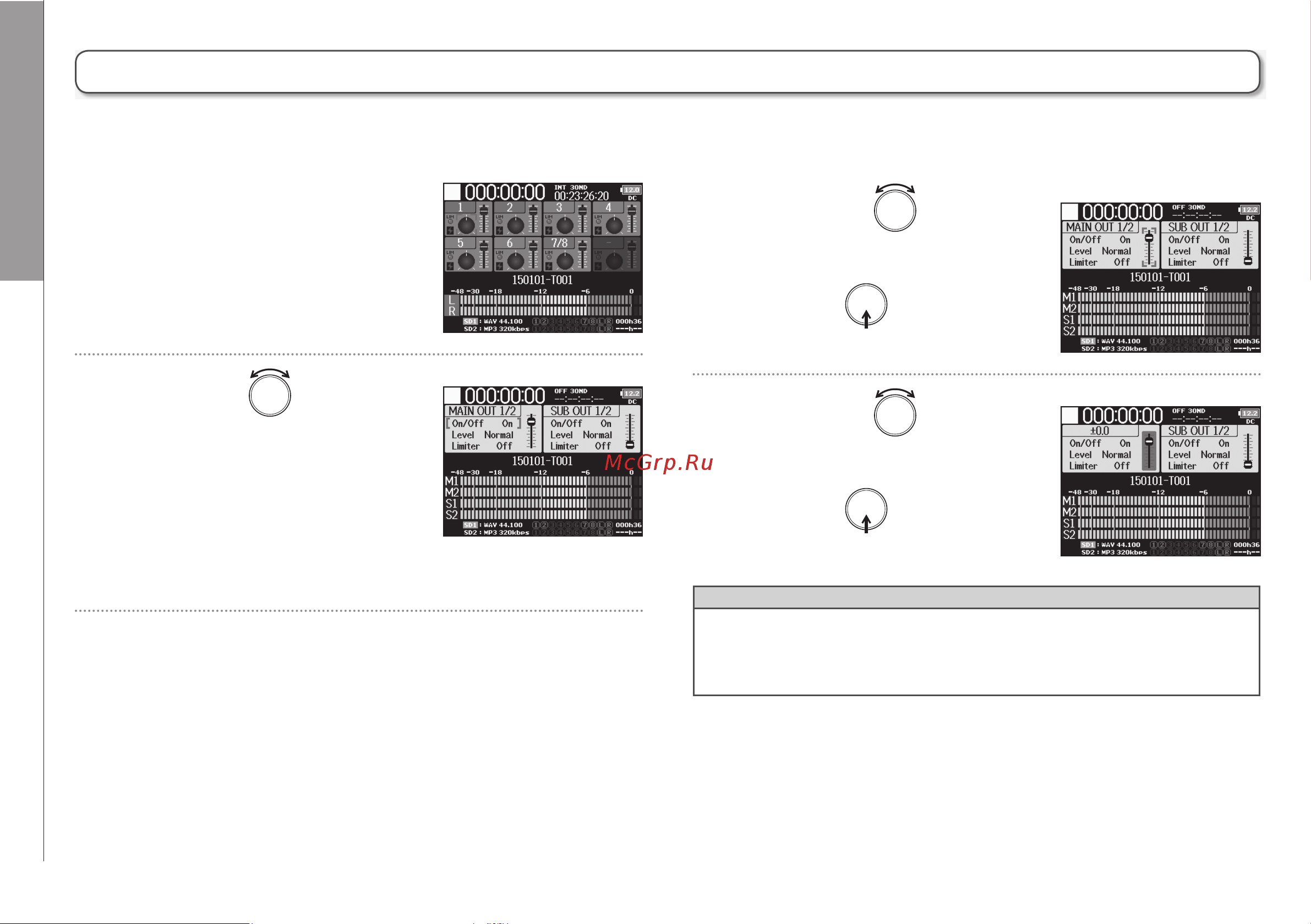

Zoom F8 [78/140] Регулировка выходного уровня
![Zoom F8 [78/140] Регулировка выходного уровня](/views2/2007836/page78/bg4e.png)
Настройки выходов
Регулировка выходного уровня
78
1. Откройте экран микшера
(→Стр. 11).
2.
3.
4.
Подсказка
•
Уровень выхода можно установить от -48 до +12 дБ или заглушить (”Mute”).
• Также вы можете проверить и изменить различные параметры выхо-
дов на экране настроек основного и дополнительного выходов.
Регулировка выходного уровня
Можно настроить уровень основного MAIN OUT 1/2 и дополнительного SUB OUT 1/2 выходов.
Вращением выберите
фейдер нужного выхода и
нажмите .
Вращением отрегули-
руйте уровень сигнала и
нажмите .
Вращением откройте
экран настроек выходов MAIN
OUT 1/2 и SUB OUT 1/2.
