4.
117
1.
2.
Настройки дисплея (LCD)
5.
3.
Настройка яркости дисплея
▶ Продолжите одной из следующих операций.
Настройка яркости дисплея .......................................... P. 117
Изменение настроек подсветки ............................ P.118
Улучшение читаемости дисплея при ярком свете ..... P.118
Подсказка
Значение яркости дисплея можно установить от 5 до 100.
Вы можете отрегулировать настройки дисплея.
Настройки дисплея (LCD)
Различные настройки
F8 Многодорожечный полевой рекордер

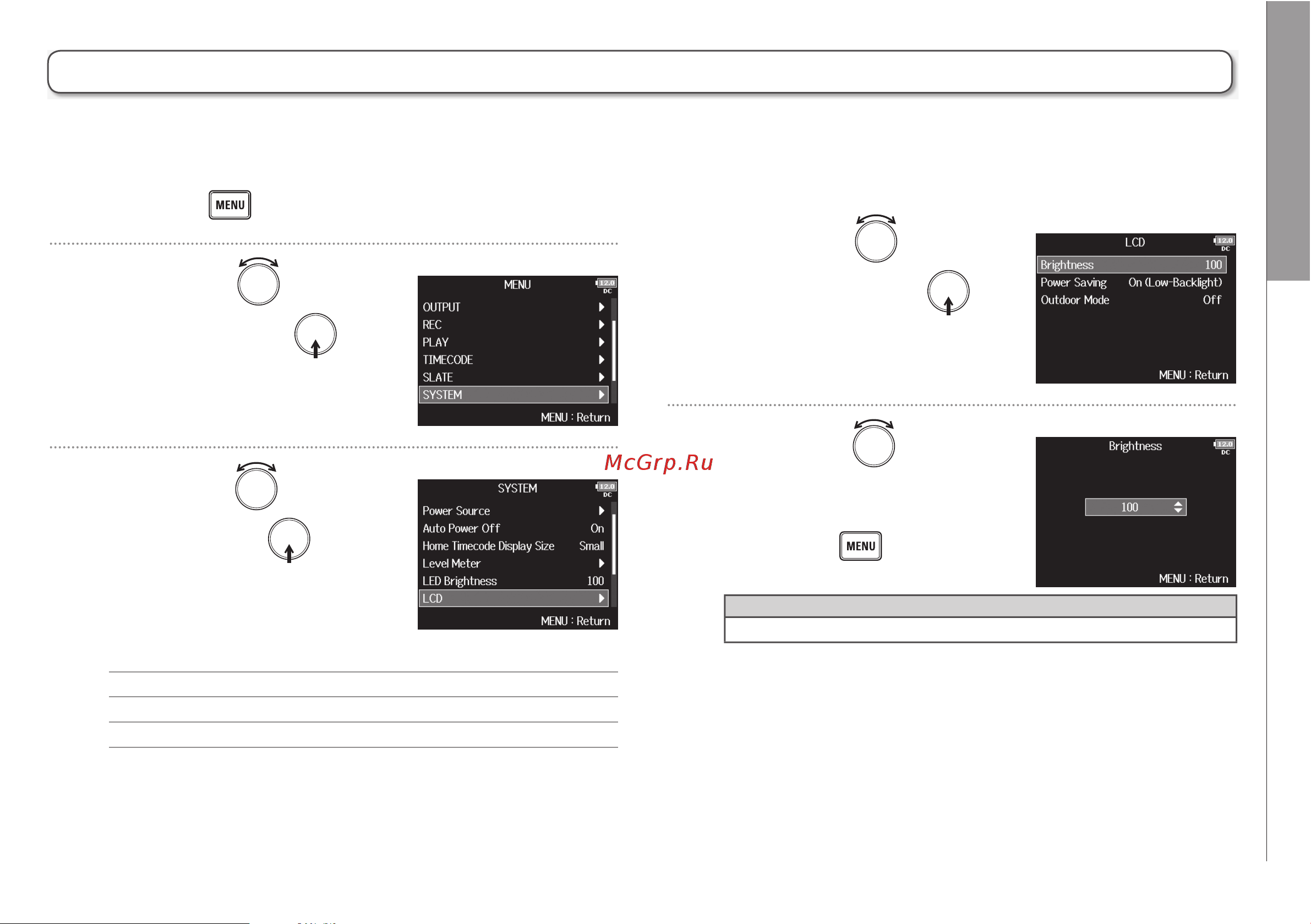

Вращением выберите
“SYSTEM” и нажмите .
Нажмите .
Вращением выберите
“LCD” и нажмите .
Вращением выберите
“Brightness” и нажмите .
Вращением отрегули-
руйте яркость дисплея
и нажмите .
