Zoom F8 [24/140] Выбор входов и регулировка уровней записи
![Zoom F8 [24/140] Выбор входов и регулировка уровней записи](/views2/2007836/page24/bg18.png)
Кстати
Запись
Выбор входов и регулировка уровней записи
24
Вы можете определять, какие из входов 1-8 будете использовать для записи. Сигналы со входов записываются на соответствующую
дорожку. Например, сигнал со входа 1 записывается на первую дорожку, а со входа 2 будет записан на вторую.
Выбор входов

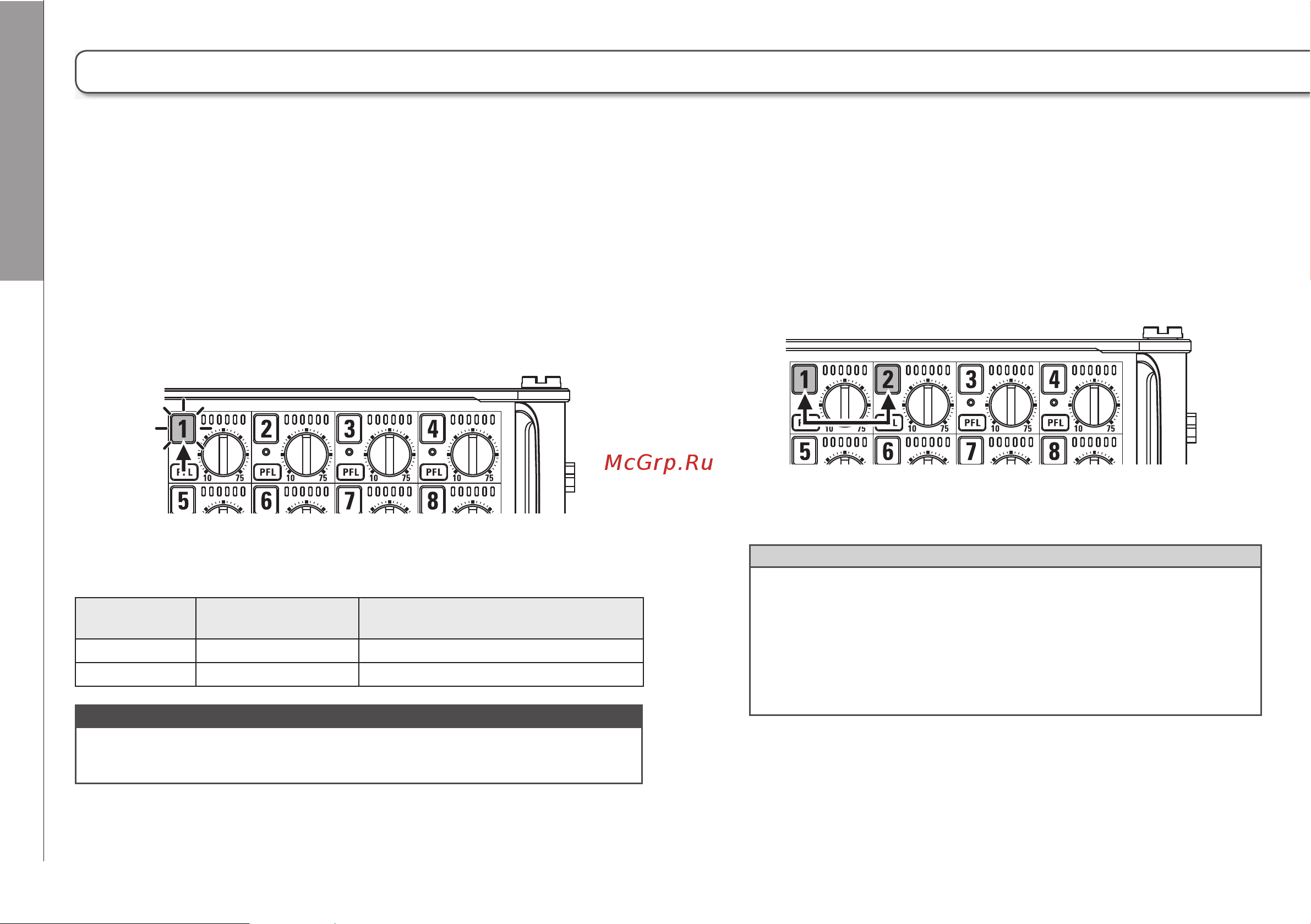

1. Нажмите кнопку выбора нужного канала. Светя-
щийся индикатор кнопки показывает, что канал
соответствующего входа выбран для записи.
Цвет номера канала на дисплее также изменится.
Цвет индикатора
Цвет номера канала
на дисплее
Описание
Красный Красный Вход используется для записи.
Не горит Серый Вход не используется для записи.
Сигналы со входов каналов, выбранные таким способом, также будут
отправлены на дорожки Л/П.
Объединение входов в стерео-пары
1. Удерживая нажатой кнопку выбора канала 1,
нажмите кнопку выбора канала 2.
Каналы 1 и 2 будут объединены в стерео-канал (стерео-пару).
Чтобы разъединить каналы, повторите вышеказанные действия.
Подсказка
• Каналы 3/4, 5/6 и 7/8 могут быть объединены в стерео-пары
таким же образом.
•
При подключении модуля микрофонов, позволяющего раз-
дельное подключение левого и правого каналов, объединение
в стерео-пару также может быть включено или отключено для
его каналов.
Выбор входов и регулировка уровней записи
