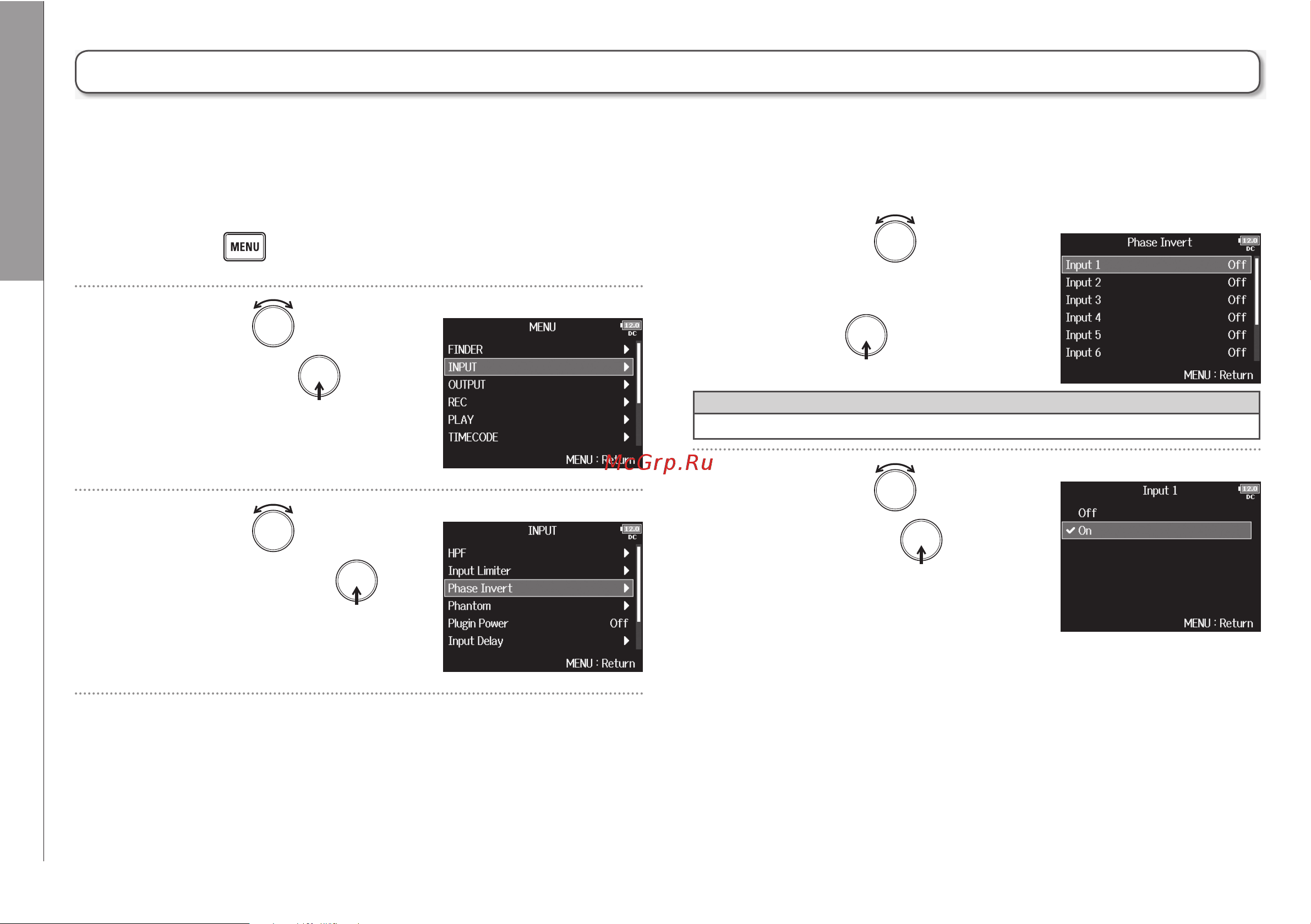

Настройки входов
Переворот фазы входного сигнала (Phase Invert)
Переворот фазы входного сигнала (Phase Invert)
1.
2.
3.
4.
Подсказка
Чтобы применить настройку сразу ко всем каналам, выберите
“All”.
5.
Эта функция позволяет инвертировать фазу сигнала.
Это может оказаться полезным при взаимовычитании сигнала, вызванного расположением микрофонов.
Вращением выберите
“INPUT” и нажмите .
Нажмите .
Вращением выберите
“Phase Invert” и нажмите .
Вращением выберите
желаемый канал и
нажмите .
Вращением выберите
“On” и нажмите .
