Настройки входов

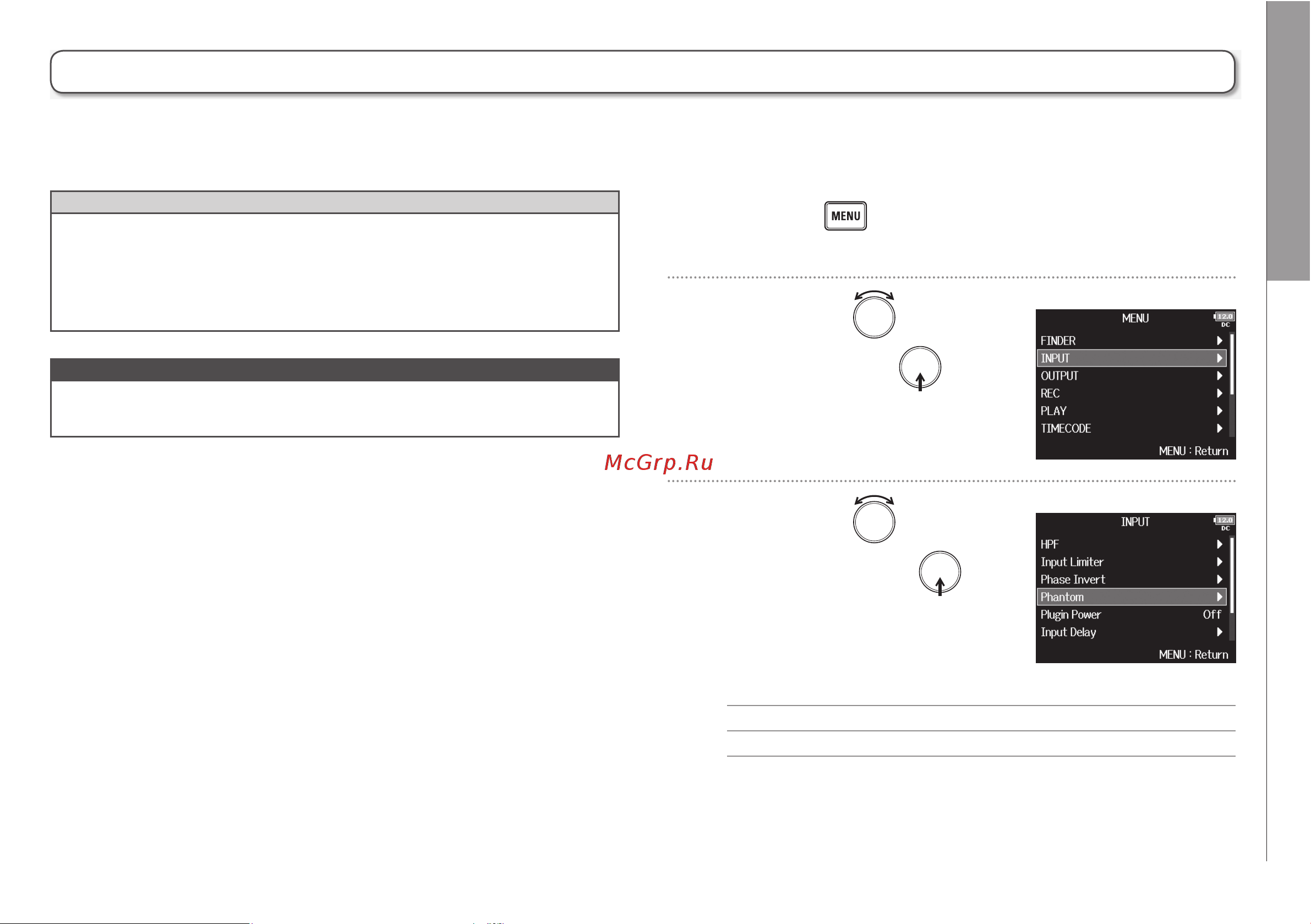

Настройка фантомного питания (Phantom)
65
Настройка фантомного питания (Phantom)
Подсказка
Кстати
Не используйте эту функцию с устройствами, которые не поддерживают
фантомное питание. Это может привести к их повреждению.
1.
2.
3.
............................................
............................................................
▶ Продолжите одной из следующих операций.
Включение фантомного питания Стр. 66
Установка напряжения Стр. 66
F8 имеет функцию фантомного питания с напряжением +24 или +48В, которое может быть включено отдельно для каждого входа.
F8 Многодорожечный полевой рекордер
Вращением выберите
“INPUT” и нажмите .
Нажмите .
Вращением выберите
“Phantom” и нажмите .
Фантомное питание - это функция питания устройств, которым
требуется внешний источник питания, например конденсаторных
микрофонов. Стандартным напряжением фантомного питания является
+48В, но некоторым устройствам достаточно напряжения +24В.
