Настройки выходов
Выходной лимитер
82

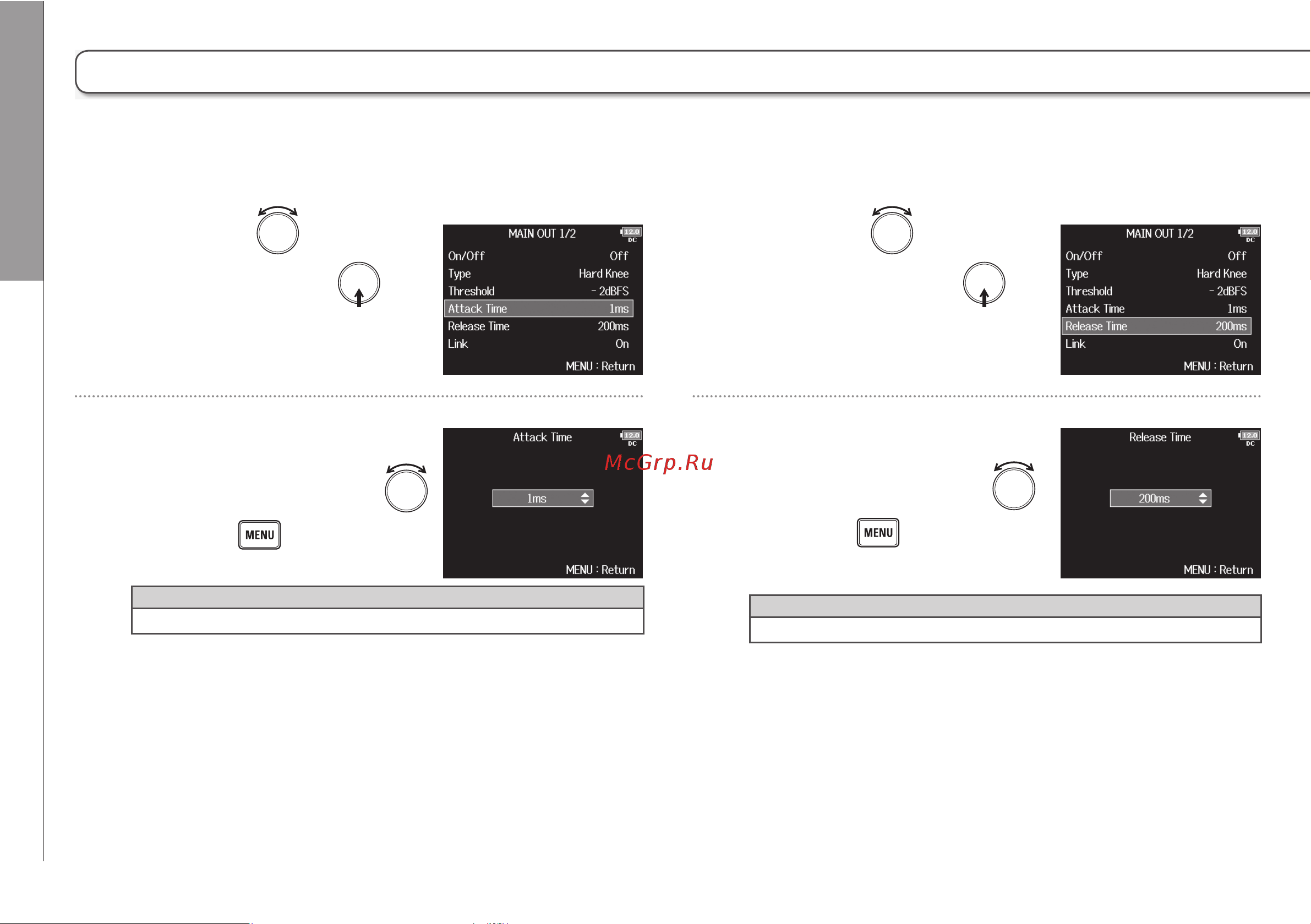

Выходной лимитер (Продолжение)
Установка времени отключения
Определение времени, в течении которого лимитер отключается
после опускания уровня сигнала ниже порога срабатывания.
5.
6.
5.
6.
Установка времени срабатывания
Определение времени, в течении которого после превышения
сигналом порогового уровня включается ограничение сигнала.
.
HINT
Вращением выберите
“Attack Time” и нажмите .
Установите требуемое время
срабатывания вращением
и нажмите .
Подсказка
Время срабатывания можно установить от 1 до 4 мс.
Установите требуемое время
отключения вращением
и нажмите .
Вращением выберите
“Release Time” и нажмите .
Подсказка
Время отключения можно установить в диапазоне от 1 до 500 мс.
