Zoom F8 [99/140] Запись
![Zoom F8 [99/140] Запись](/views2/2007836/page99/bg63.png)
99
4.
Запись
Нажмите для начала записи.
5.
6.
Сдвиньте влево до символа микрофона и
отпустите.
NOTE
• При использовании служебного микрофона остальные входные сиг-
налы, направленные на этот же канал, заглушаются.
• Вне зависимости от других настроек сигнал со служебного микро-
фона всегда направлен на оба канала выхода наушников.
•
Фейдеры основного MAIN OUT 1/2 и дополнительного SUB OUT 1/2 вы-
ходов не влияют на громкость служебного микрофона и генератора
Подсказка
Если вы будете удерживать сдвинутым влево, к символу микро-
фона, более двух секунд, то служебный микрофон будет оставаться
включенным до отпускания переключателя.
5.
Сброс настроек
Включить все каналы
в режиме “после фейлера”
Выбран в режиме “после фейдера”
Не выбран
Кстати
6.
Маршрутизация на дорожки 1-8 невозможна при использовании F8 в ка-
честве звукового интерфейса (в режиме Stereo Mix).
Подсказка
Нажимайте для переключения между “после фейдера” и“не выбран”.
Кстати
Служебный микрофон/
генератор тона

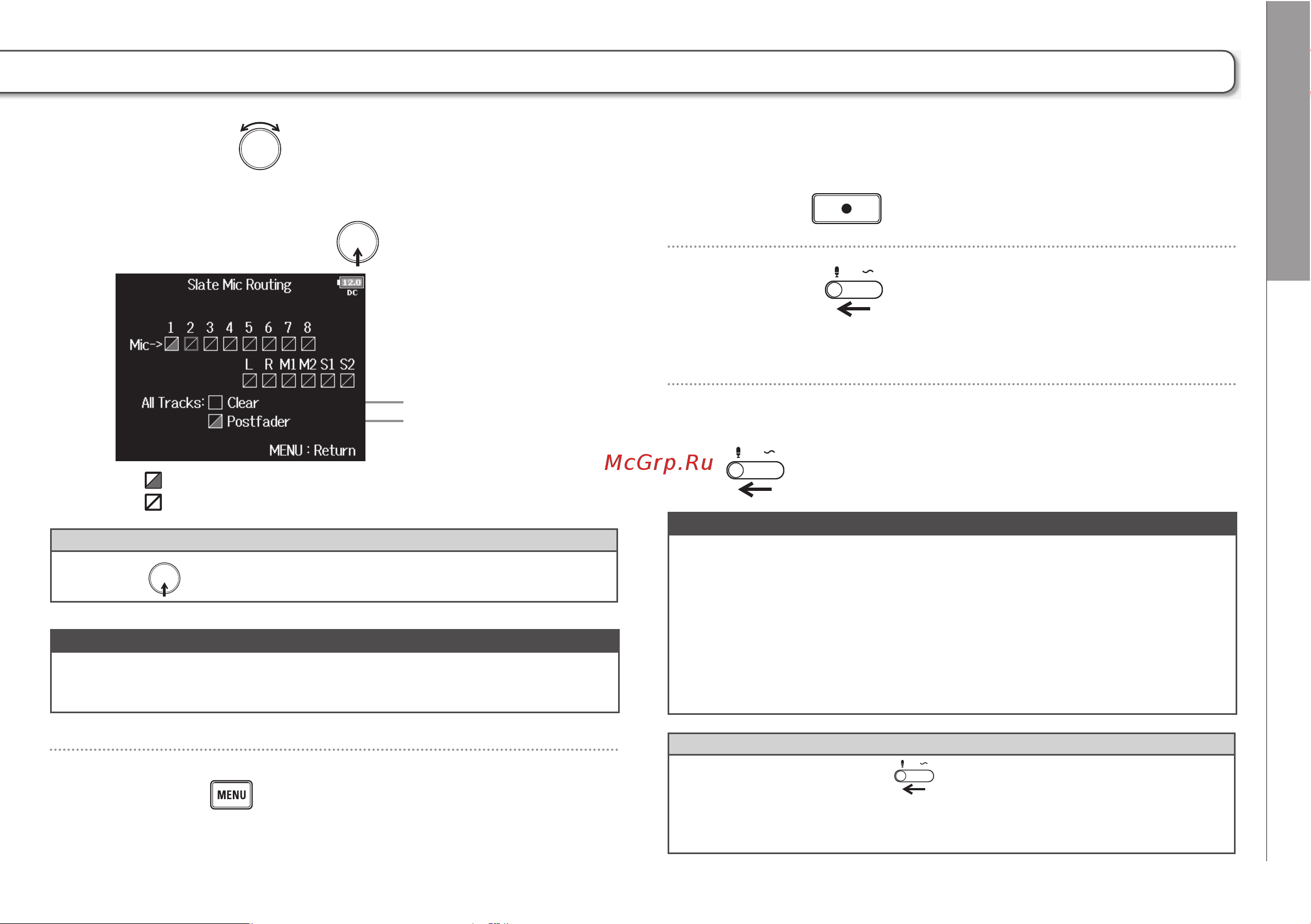

Запись с использованием служебного микрофона (Slate Mic)
F8 Многодорожечный полевой рекордер
Вращением выберите каналы/выходы,
на которые нужно отправить сигнал служебного
микрофона и нажмите .
Нажмите .
Чтобы выключить служебный микрофон, снова сдвиньте
влево до символа микрофона и отпустите.
