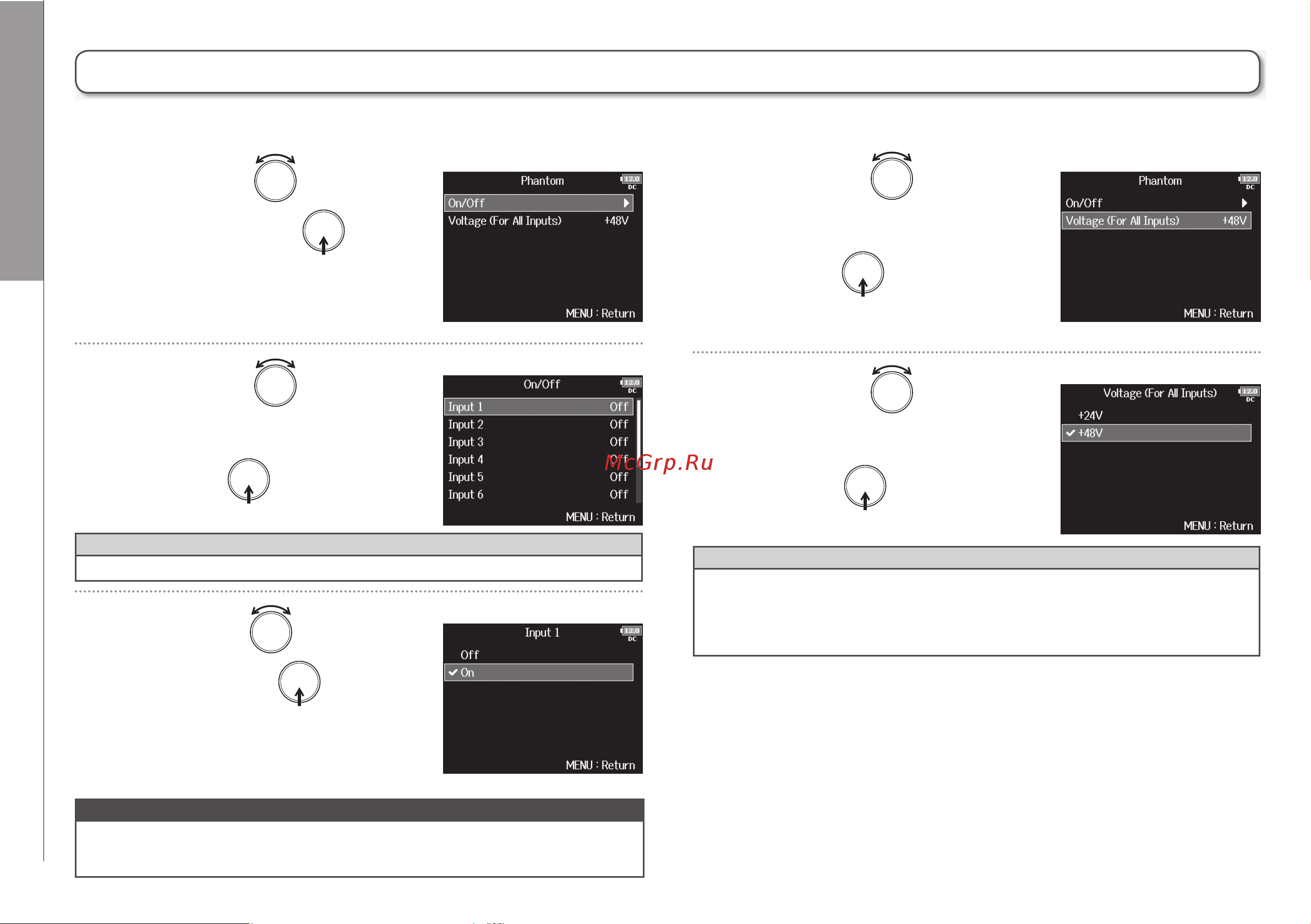

Настройки входов
Настройка фантомного питания (Phantom)
66
Установка напряжения
4.
5.
Подсказка
Включение фантомного питания
4.
5.
Подсказка
Чтобы применить настройку сразу ко всем каналам, выберите “All”.
6.
Кстати
При подключении модуля микрофонов фантомное питание для входов
1/2 отключается.
Настройка фантомного питания (Phantom) (Продолжение)
Вращением выберите
“On/O” и нажмите .
Вращением выберите
желаемый канал и
нажмите .
Вращением выберите
“On” и нажмите .
Вращением выберите
требуемое напряжение и
нажмите .
Вращением выберите
“Voltage (For All Inputs)” и
нажмите .
При использовании микрофонов и другого оборудования, которое
может работать от напряжения ниже, чем +48В, установка напряжения
+24В позволит снизить энергопотребление F8.
