Синхронизация

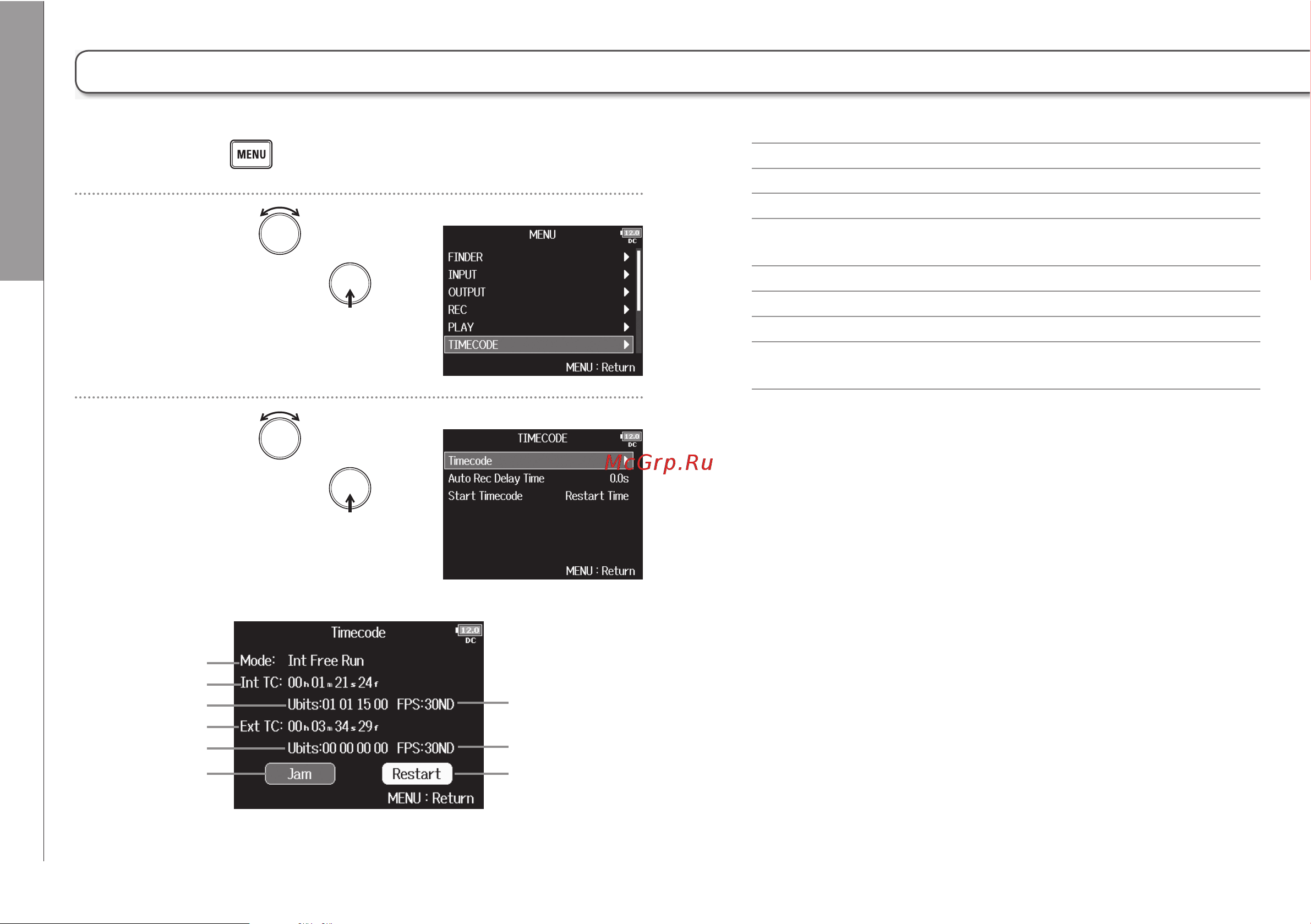

Настройка синхронизации
Настройка синхронизации
1.
2.
3.
▶
Частота кадров
внутр. таймкода
Частота кадров
внешн. таймкода
Кнопка перезапуска
внутр. таймкода
Режим таймкода
Внутр. таймкод
Внешн. таймкод
Кнопка
синхронизации
Внутр. польз. биты
Внешн. польз. биты
Продолжите одной из следующих операций.
Выбор режима ............................................................... Стр. 89
Остановка трансляции таймкода при остановке записи . Стр. 90
Синхронизация тактового генератора с внешним таймкодом
.. Стр. 90
Автоматическое использование внутреннего синхрогенератора
при отсутствии внешнего таймкода
..................................... Стр. 91
Настройка пользовательских битов внутреннего таймкода
... Стр. 91
Настройка частоты кадров внутреннего таймкода ................... Стр. 93
Синхронизация таймкода ............................................. Стр. 94
Перезапуск внутреннего генератора с определенными
значениями
............................................................................ Стр. 94
Вращением выберите
“TIMECODE” и нажмите .
Нажмите .
Вращением выберите
“Timecode” и нажмите .
