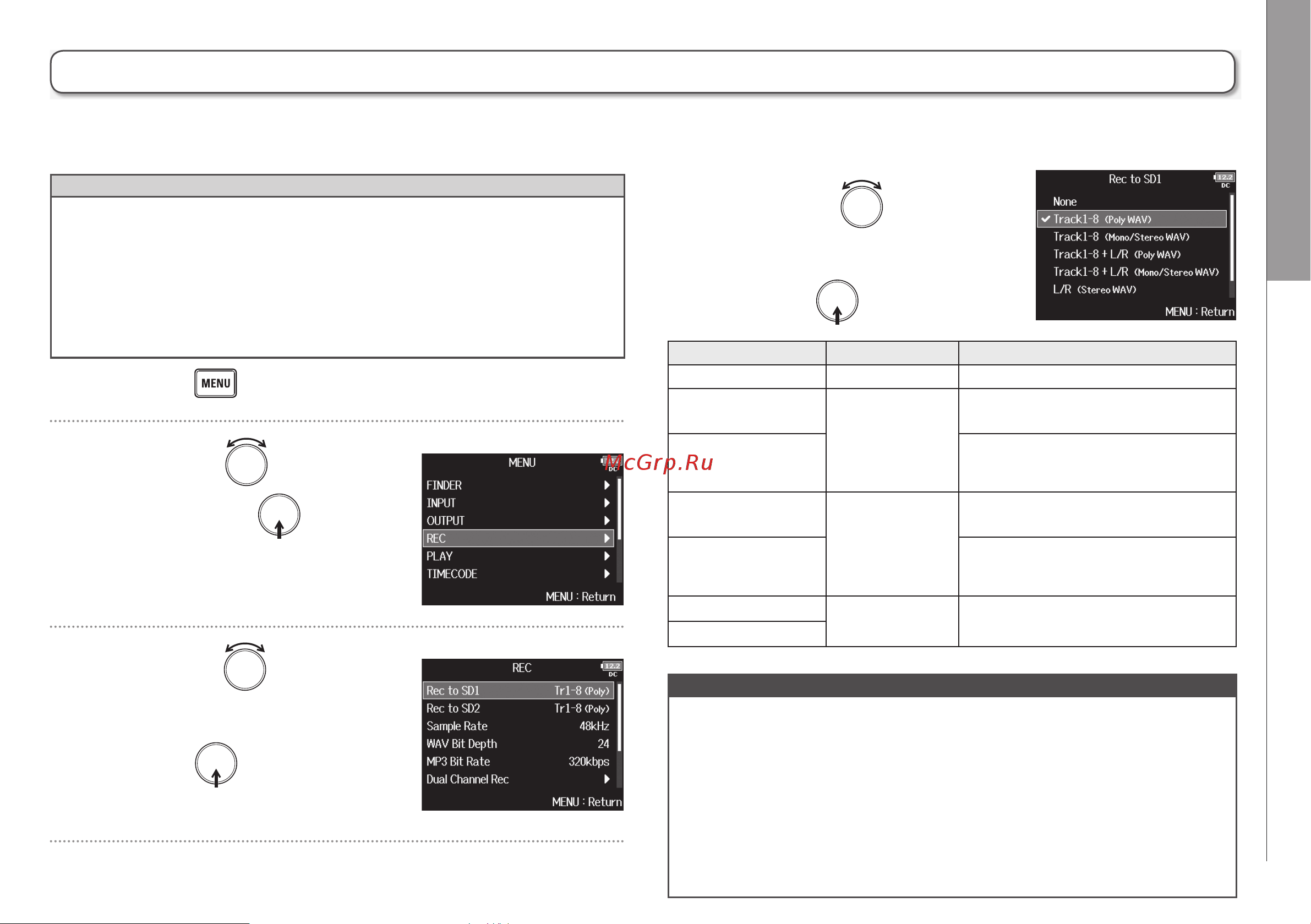

![Zoom F8 [23/140] L r stereo mp3](/views2/2007836/page23/bg17.png)
Запись
Значение параметра
Записываемые дор
. Описание
None – На карту SD ничего не записывается.
Track1-8
(Poly WAV)
Выбранные
дорожки из 1-8
Track1-8
(Mono/Stereo WAV)
Track1-8 + L/R
(Poly WAV)
Все выбранные
дорожки
Track1-8 + L/R
(Mono/Stereo WAV)
L/R (Stereo WAV)
Дорожки Л/П
Встроенным микшером создается стерео-
файл из суммы всех выбранных дорожек.
L/R (Stereo MP3)
Кстати
•
•
•
Выбор карты SD для записи и установка формата файлов
23
Подсказка
•
Выбор карты SD для записи и установка формата файлов
Формат записываемых файлов устанавливается независимо для
каждого из слотов SD CARD 1 и 2.
•
Также вы можете записывать на одну карту 8 отдельных дорожек для
входов 1-8, одновременно с записью суммы всех дорожек в формате
MP3 или WAV в виде стерео-файла.
1.
2.
3.
4.
F8 Многодорожечный полевой рекордер
Нажмите .
Вращением выберите
“REC” и нажмите .
Вращением выберите
“Rec to SD1” или “Rec to SD2” и
нажмите .
Вращением выберите
вариант записи файлов и
нажмите .
При одинаковых настройках для обоих слотов возможна
одновременная запись одного и того же содержимого на обе карты
памяти SD. Это можно использовать для создания резервной копии при
записи, например, на случай возникновения сбоев на одной из карт.
При записи в режимах Mono/Stereo аудиофайлы сохраняются в папке,
которая создается автоматически. (→стр. 34).
При записи на обе карты SD одновременно, файлы сохраняются в
папках с одинаковыми именами. Если папок не существует, они
создаются автоматически.
Если на одной из карт SD запись останавливается, например, по
причине отсутствия свободного места, запись продолжится на второй
карте. Не вынимайте из слота карту, на которой остановилась запись.
Это может привести к повреждению карты и потере данных.
Создается один многоканальный файл,
содержащий запись всех дорожек.
Для каждой дорожки создается
монофонический файл (стерео-файл для
дорожек, объединенных в стерео-пару).
Создается один многоканальный файл,
содержащий запись всех дорожек.
Для каждой дорожки создается
монофонический файл (стерео-файл для
дорожек, объединенных в стерео-пару).
