69
Настройки входов

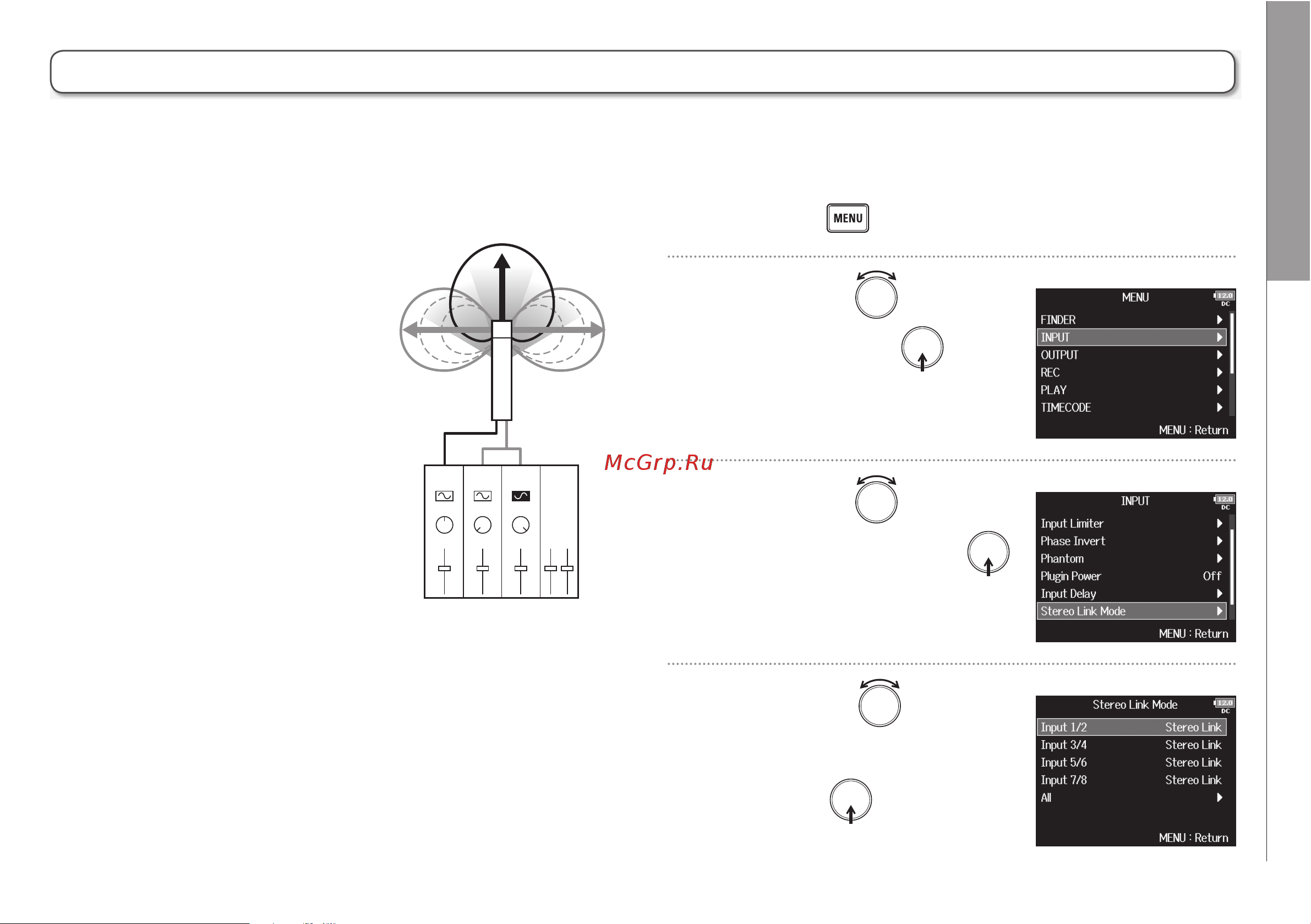

Конвертация сигнала M-S в обычный стерео-сигнал (Stereo Link Mode)
Конвертация сигнала M-S в обычный стерео-сигнал (Stereo Link Mode)
О формате стереозаписи Mid-side
1.
2.
3.
4.
Mid mic
Side mic
Phase
S+
Master
Pan
Phase
S-
Pan
Phase
M
Pan L R
Сигнал со стереомикрофона системы MS, подключенного к объединенным в стереопару каналам, можно конвертировать в обычный
стерео-сигнал. См. "Объединение входов в стерео-пары" (→Стр. 24).
F8 Многодорожечный полевой рекордер
В этом режиме стереозаписи использу-
ются средний направленный микрофон
для записи звука с прямого направле-
ния и двунаправленный микрофон для
записи звука слева и справа. Вы можете
настраивать уровень сигнала с боково-
го микрофона, тем самым изменяя
ширину стерео-базы.
Поскольку микрофоны MS позволяют
получить очень широкую
стерео-панораму, они хорошо подхо-
дят для записи открытых пространств с
большим количеством источников
звука, например, звукового окружения,
оркестров и живых выступлений.
Запись в режиме M-S также чрезвычайно эффективна в случае
необходимости контролировать уровень звучания окруже-
ния, что позволяет использовать эту технологию как для
записи живых концертов, так и в студии. К тому же,
стерео-сигнал, полученный с применением такой техники,
является полностью моно-совместимым, что делает его
особенно полезным при записи звука для кино, видео или
трансляции.
Вращением выберите
“INPUT” и нажмите .
Нажмите .
Вращением выберите
“Stereo Link Mode” и нажмите .
Вращением выберите
нужные входы и
нажмите .
