Указания по технике безопасности
Правила техники безопасности при крановых работах
Арт. №:099-004897-EWM08 11

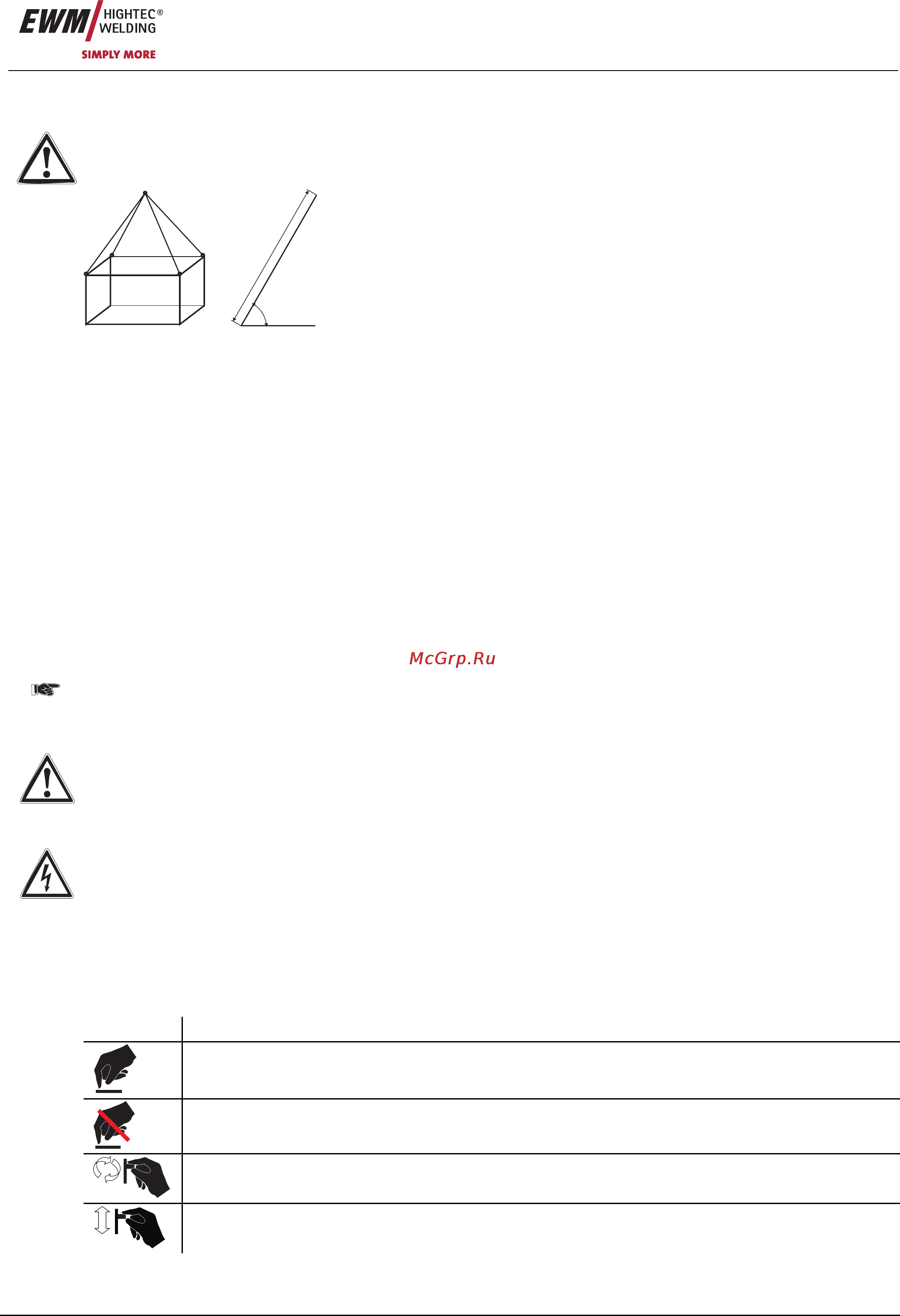

Правила техники безопасности при крановых работах
Неукоснительно соблюдать правила предупреждения несчастных случаев VBG 9, VBG 9a и VBG 15.
Kranprinzip
mind. 60°
mind. 1m
Winkel der Zugseile
Аппараты можно поднимать краном только за рымы
(не за транспортную штангу)!
• Крановые работы выполнять одновременно за все 4 рым-болта (как показано
на рис. 1).
• Обеспечить равномерное распределение нагрузки на всех четырех канатах и
угол тягового каната не менее 60° (см. рис. 2). Использовать цепи и канаты
одинаковой длины (не менее 1 м)!
•
Использовать грузовые крюки с предохранительным крюком и серьгой соответствующего размера согласно DIN 82
101, форма A, минимальная номинальная величина 0,4.
• Перед поднятием краном всегда снимайте баллон защитного газа со сварочного аппарата.
• Запрещается поднимать краном одновременно со сварочным аппаратом другие грузы, например, людей, ящики с
инструментами, катушки с проволокой и т.д.
• Избегайте рывков при
поднятии и опускании сварочного аппарата.
• Перед поднятием сварочного аппарата или устройства подачи проволоки следует извлечь из него катушки с
проволокой.
• Во время поднятия аппарата все устройства должны быть выключены.
2.3 Указания по использованию данной инструкции по эксплуатации
Это руководство по эксплуатации состоит из разделов.
Для быстрой ориентации на полях страницы, кроме промежуточных заголовков, напротив особенно важных отрывков
текста встречаются пиктограммы, которые по степени важности располагаются следующим образом:
Обратить внимание
Технические особенности, требующие повышенного внимания сo стороны пользователя.
Внимание
Методы работы и эксплуатации, которые должны строго выполняться, чтобы избежать повреждения
аппарата.
Осторожно
Методы работы и эксплуатации, которые должны строго выполняться, чтобы исключить опасность для
людей; также включает в себя указание "Внимание".
Указания по выполнению операций и перечисления, в которых пошагово описывается действия в определенных
ситуациях, обозначаются круглым маркером, например:
• Вставить и зафиксировать штекер кабеля сварочного тока.
Символ Описание
Нажать
Не нажимать
Повернуть
Переключить
