Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 33
5.2.4.4 2-тактный, специальный
t
t
t
I
1. 2.
P
A
P
END
P
START

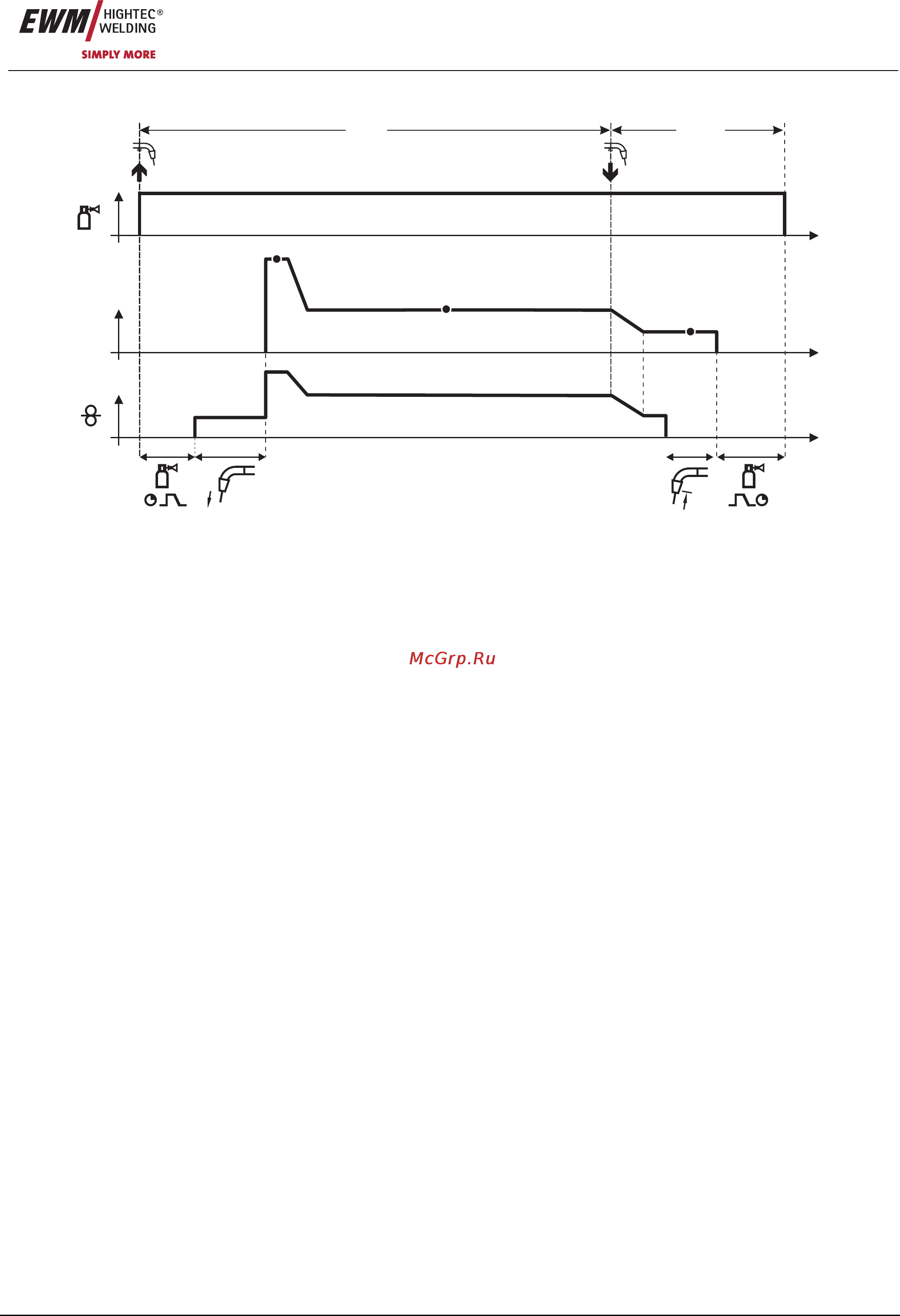

Рисунок 5-8
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью.
• Электрическая дуга загорается после касания проволочного электрода к изделию,
сварочный ток течет (стартовая программа P
START
на время t
start
).
• Изменение тока на основную программу P
A.
2-й такт
• Отпустить кнопку сварочной горелки
• Изменение тока на программу окончания сварки P
END
на время t
end.
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
