Ввод в эксплуатацию
Сварка ВИГ
68 Арт. №:099-004897-EWM08
6.9 Сварка ВИГ
Внимание! – Аппарат находится под электрическим током!
Если работа ведется попеременно с применением различных способов сварки и если к сварочному аппарату
одновременно подключены сварочная горелка и электрододержатель, то все они будут находиться
одновременно под напряжением холостого хода или сварочным напряжением! Поэтому перед началом работы
и в перерывах сварочные горелки и электрододержатель
всегда должны лежать на изолирующей подкладке!
Подключайте кабели и разъемы (например: держатели электродов, сварочные горелки, кабель массы,
интерфейсы) только к выключенному аппарату.
Соблюдайте правила техники безопасности, приведенные на первых страницах в разделе «В интересах Вашей
безопасности»!
Мы гарантируем безупречную работу аппарата только при использовании сварочных горелок, входящих в наш
комплект поставок
!

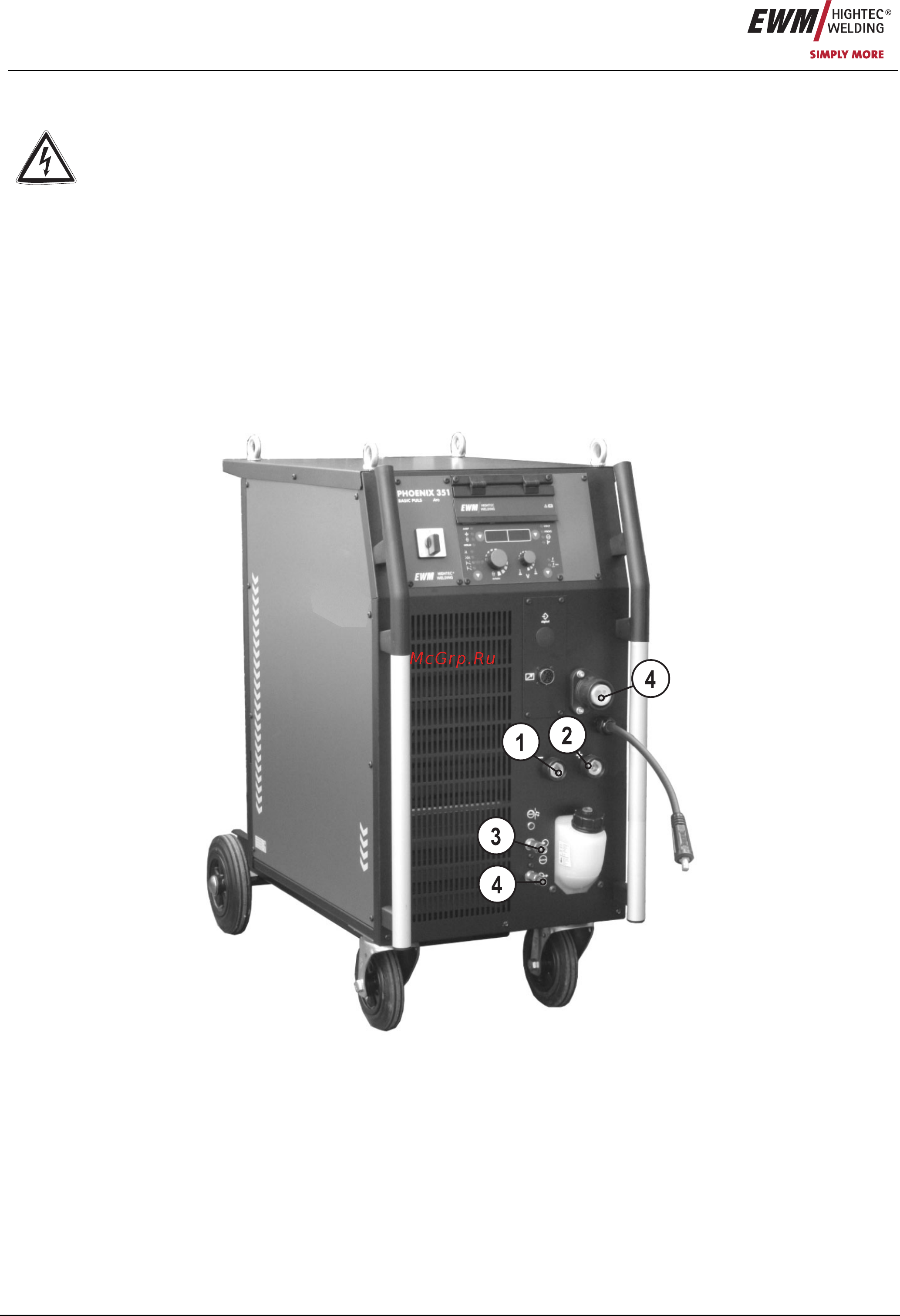

6.9.1 Подключение сварочной горелки и кабеля массы
6.9.1.1 PHOENIX 301; 351; 421 BASIC [PULS] forceArc
Рисунок 6-9
