Описание функционирования
Ручная сварка стержневыми электродами
52 Арт. №:099-004897-EWM08

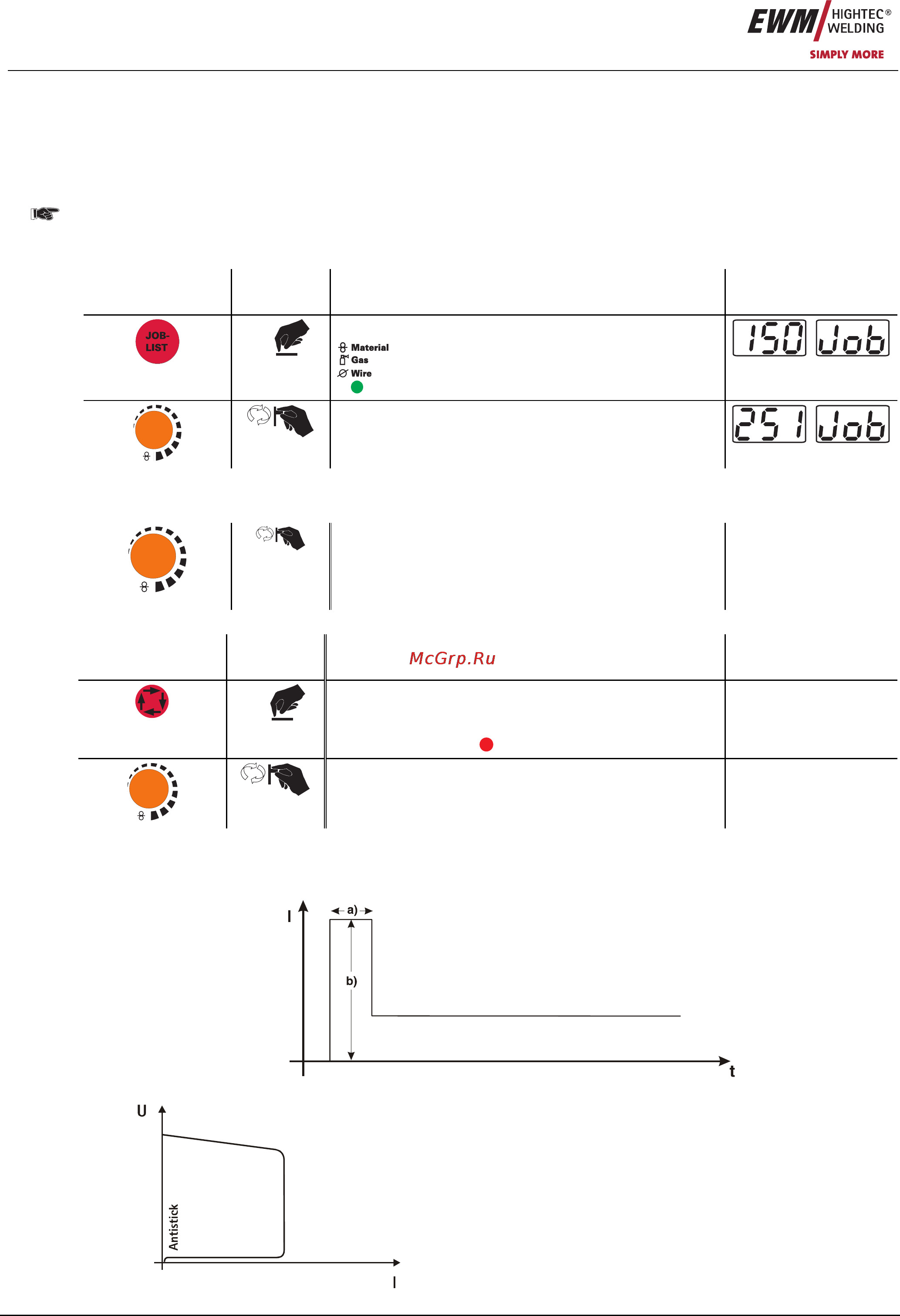

5.4 Ручная сварка стержневыми электродами
5.4.1 Выбор заданий для ручной сварки стержневым электродом
• Выбрать JOB 251 (задание на ручную сварку).
Изменить номер задания можно только при отсутствии сварочного тока.
Наклейка „JOB-List“ находится на некомпактных сварочных системах внутри на крышке устройства подачи проволоки, на
компактных – внутри на правой крышке источника тока.
Элементы
управления
Действие Результат Индикация
1 x
Выбор Номер задания Ввод
горит
m/min
Изменение номера задания
Аппарат принимает через 3 сек. выбранное значение
5.4.2 Регулировка сварочного тока для ручной сварки стержневым электродом
Сварочный ток устанавливается ручкой настройки «Скорость подачи проволоки»
m/min
Настройка сварочного тока Сварочный ток и
напряжение меняются
в зависимости от
настроек
5.4.3 Устройство форсажа дуги «Arcforcing»
Элемент
управления
Действие Результат Индикация
X x
Выбор параметра сварки – форсажа дуги
Нажимать до тех пор, пока не загорится светодиодный
дисплей «Динамика»
DYN
.
от -40 до +40
m/min
Настройка устройства форсажа дуги «Arcforcing»
ручкой настройки «Скорость подачи проволоки /
параметры сварки»
от -40 до +40
5.4.4 Автоматическое устройство «Горячий старт»
Устройство «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковременному повышению
сварочного тока во время возбуждения дуги.
a) = Время горячего старта
b) = Ток горячего старта
I = Сварочный ток
t = Время
5.4.5 Устройство Antistick
Устройство Antistick предотвращает прокаливание
электрода.
Если, несмотря на наличие устройства форсажа дуги
Arcforcing, электрод пригорает к изделию, аппарат
автоматически, в течение примерно 1 сек, переключается
на минимальный ток, чтобы не допустить прокаливания
электрода. Необходимо проверить и откорректировать
настроенное значение сварочного тока!
