Ввод в эксплуатацию
Подача защитного газа
Арт. №:099-004897-EWM08 75
6.11 Подача защитного газа
6.11.1 Подключение защитного газа

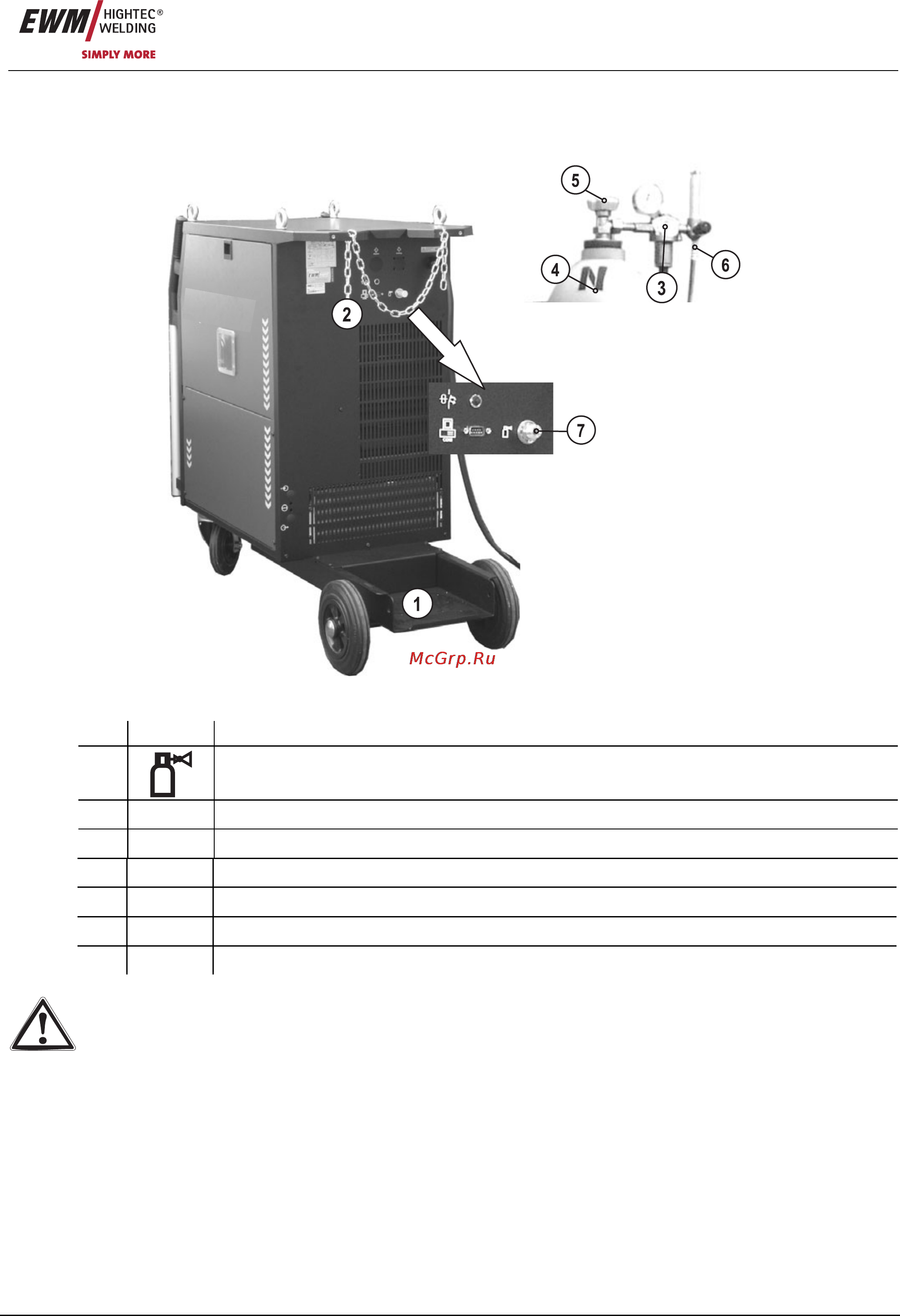

Рисунок 6-13
Поз. Символ Описание 0
1
Соединительный штуцер G1/4», подключение защитного газа
2
Страховочная цепь
3
Подставка под газовый баллон
4
Клапан газового баллона
5
Накидная гайка G ¼“
6
Редуктор давления
7
Баллон с защитным газом
Подаваемый защитный газ не должен содержать загрязнений, поскольку в противном случае может произойти
засорение системы подачи защитного газа.
Все соединения в системе подачи защитного газа должны быть герметичными!
• Баллон защитного газа следует устанoвить на крепление для баллона и зафиксирoвать страховочной цепью во
избежание опрокидывания!
• Перед подключением редуктора
к газовому баллону следует кратковременно открыть клапан баллона, чтобы выдуть
возможные загрязнения.
• Установить редуктор на клапане газового баллона.
• Присоединить газовый шланг накидной гайкой G1/4" к соответствующему выходу редуктора.
• Присоединить газовый шланг накидной гайкой G1/4" к соответствующему патрубку сварочного аппарата либо
устройству подачи проволоки (в зависимости от исполнения).
