Описание функционирования
Сварка МИГ / МАГ
34 Арт. №:099-004897-EWM08
5.2.4.5 Точечный режим
t
t
t
I
1. 2.
P
A
P
END
P
START

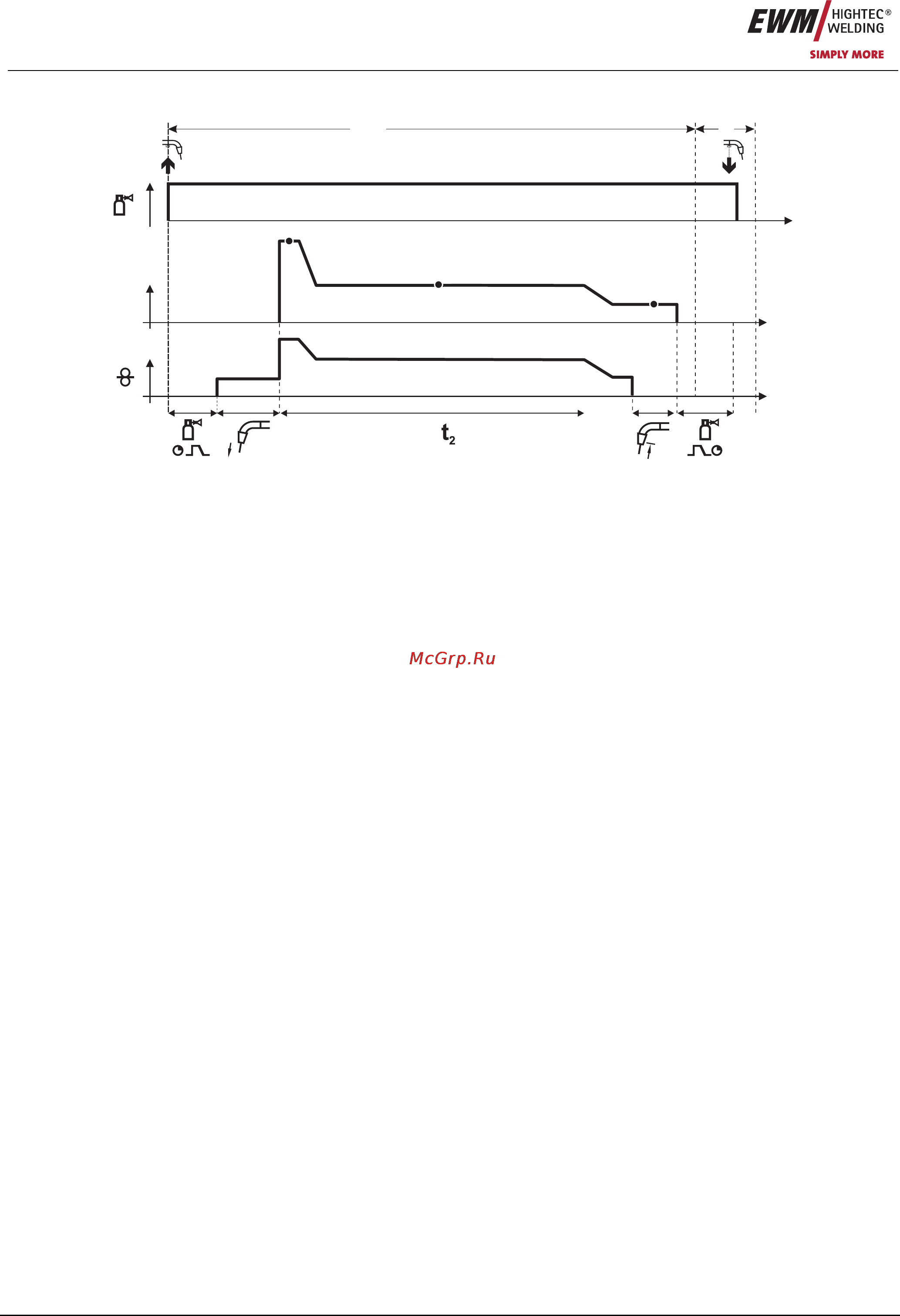

Рисунок 5-9
Время старта t
start
необходимо суммировать со временем сварки точки t
2
Время старта и сварки точки устанавливаются в меню «Режим Program-Steps»
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (подготовительная подача газа)
• Мотор устройства подачи проволоки
• Электрическая дуга загорается после подачи проволочного электрода к изделию,
сварочный ток течет (стартовая программа P
START,
начинается отсчёт времени сварки точки).
• Изменение тока на основную программу P
A
• По истечении настроенного времени сварки точки происходит изменение тока на конечную программу P
END.
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени обратного горения электрода электрическая дуга гаснет.
• Истекает время продувки газом.
2-й такт
• Отпустить кнопку сварочной горелки
После отпускания кнопки сварочной горелки (такт 2) процесс сварки будет
прерван до истечения времени сварки точки (Изменение тока на конечную
программу P
END
).
