Описание функционирования
Сварка ВИГ
Арт. №:099-004897-EWM08 51
5.3.4.5 4-тактный, специальный
t
t
I
1. 2. 3. 4.
P
A
P
B
P
END
P
START

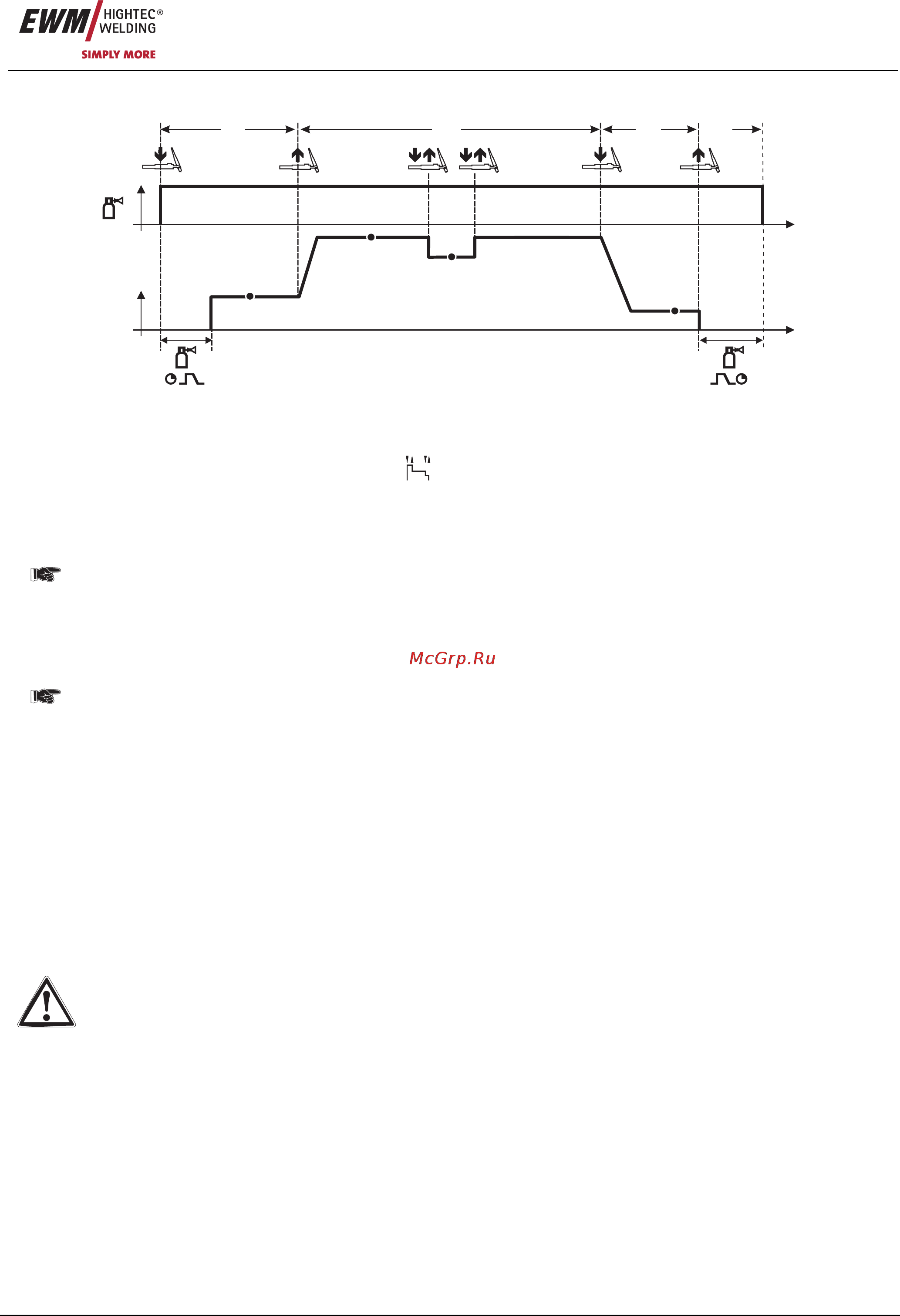

Рисунок 5-21
Выбор
• Выберите 4-тактный специальный режим работы
.
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (подготовительная подача газа)
Зажигание дуги осуществляется с помощью зажигания «Liftarc».
• Сварочный ток течёт в соответствии с выбранной установкой в стартовой программе “P
START
“.
2-й такт
• Отпустить кнопку сварочной горелки
• Изменение тока на основную программу P
A.
Изменение тока на главную программу P
A
осуществляется только по истечении установленного времени t
START,
но не позднее того, как будет отпущена кнопка сварочной горелки.
.
Нажав
кнопку сварочной горелки, можно переключиться на сокращенную основную программу
P
B.
Повторное
нажатие приводит к переключению обратно, на основную программу P
A
.
3-й такт
• Нажать кнопку сварочной горелки.
• Изменение тока на конечную программу P
END.
4-й такт
• Отпустить кнопку сварочной горелки
• Дуга гаснет.
• Истекает время продувки газом.
5.3.5 Принудительное отключение сварки ВИГ
Если после запуска загорание дуги не происходит или дуга при отводе горелки гаснет, то в течение 5 сек
производится принудительное отключение. Отключаются высокочастотное зажигание, подача газа и
напряжение холостого хода (силовая часть).
