Ввод в эксплуатацию
Сварка ВИГ
70 Арт. №:099-004897-EWM08

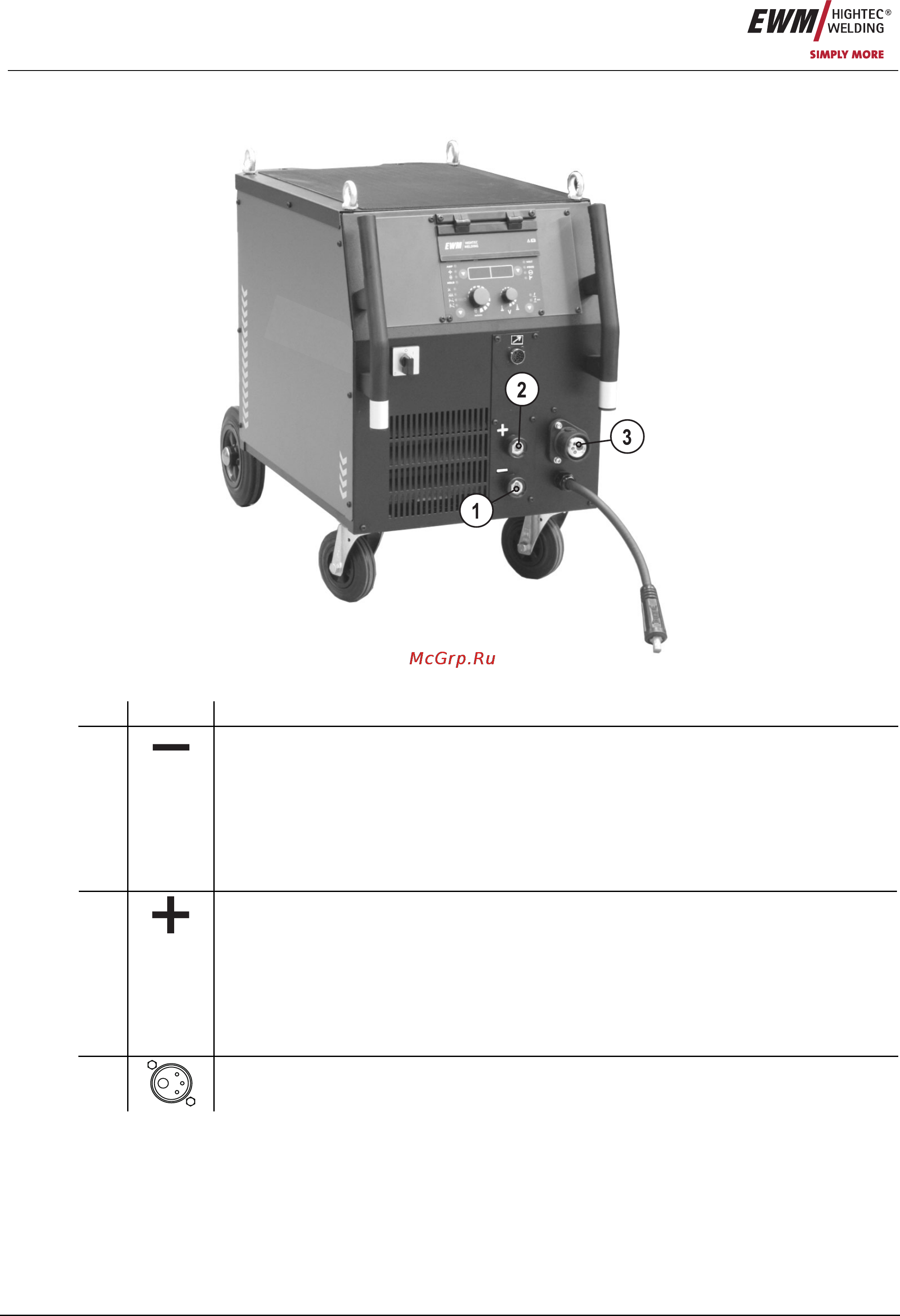

6.9.1.2 PHOENIX 301 BASIC [PULS] forceArc KG
Рисунок 6-10
Поз. Символ Описание 0
Розетка, сварочный ток «-»
• Сварка МИГ/МАГ: Подключение кабеля массы
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Сварочный ток на центральный разъем/горелку
• Сварка ВИГ: Подключение сварочного тока для сварочной горелки
1
• Ручная сварка стержневыми
электродами:
Закрепление детали или подключение
электрододержателя
Розетка, сварочный ток "+"
• Сварка МИГ/МАГ: Сварочный ток на центральный разъем/горелку
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Подключение кабеля массы
• Сварка ВИГ: Подключение кабеля массы
2
• Ручная сварка стержневыми
электродами:
Закрепление детали или электрододержателя
3
Подключение – центральный евро-разъем (разъем для подключения сварочных горелок)
(Сварочный ток, защитный газ и встроенные контакты кнопки управления горелки)
• Вставить штекер кабеля массы в гнездо сварочного тока „+“ и закрепить поворотом вправо.
• Центральный штекер сварочной горелки следует ввести в центральное подключение и зафиксировать накидной
гайкой.
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и закрепить поворотом
вправо
