Описание функционирования
Сварка МИГ / МАГ
38 Арт. №:099-004897-EWM08
5.2.4.9 4-тактный, специальный
t
t
t
I
1. 2. 3. 4.
P
A
P
B
P
END
P
START

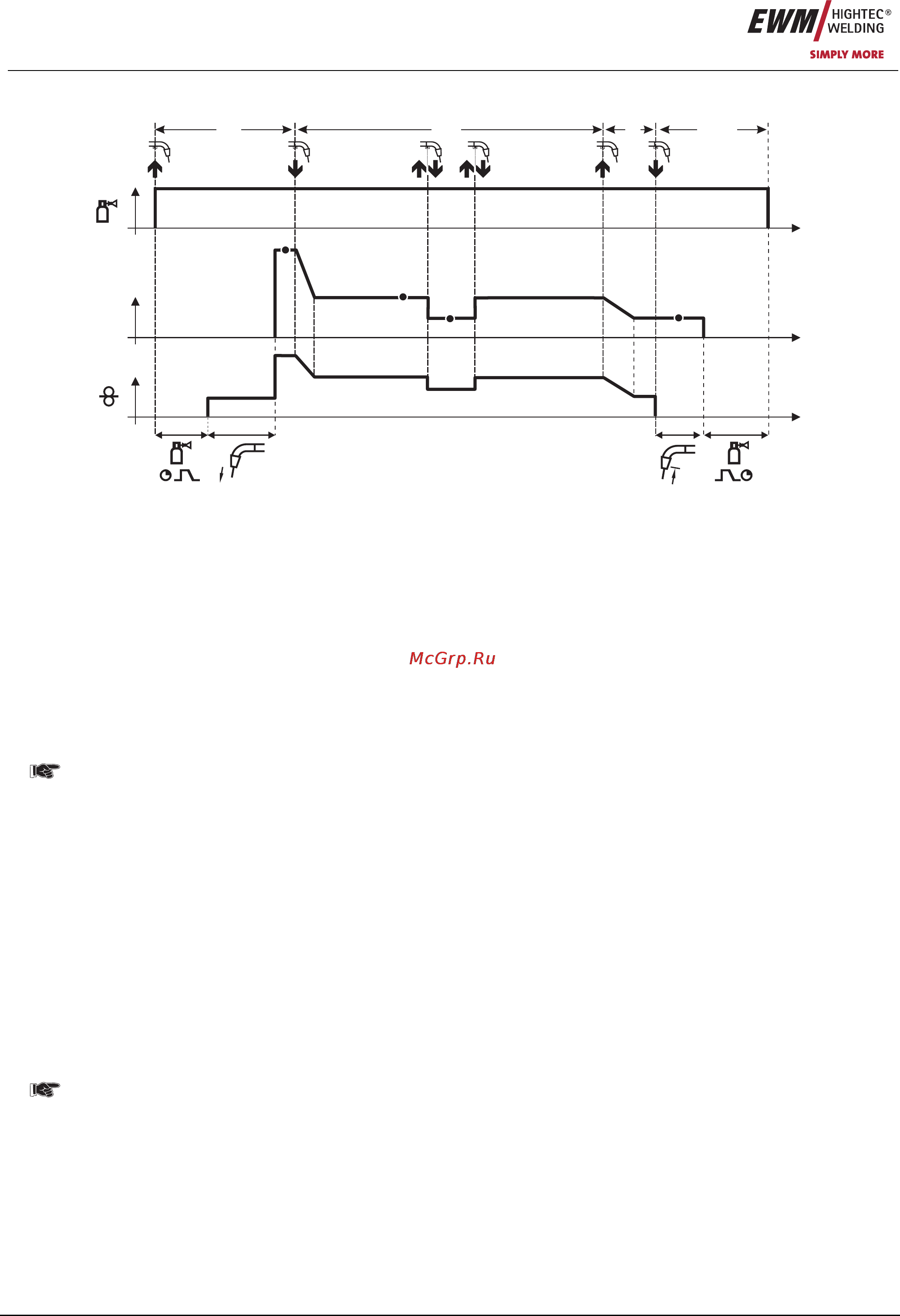

Рисунок 5-13
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью
• Электрическая дуга загорается после касания проволочного электрода к изделию,
сварочный ток течет (стартовая программа P
START
).
2-й такт
• Отпустить кнопку сварочной горелки
• Изменение тока на основную программу P
A.
Изменение тока на основную программу P
A
осуществляется только по истечении установленного
времени t
START,
но не позднее того, как будет отпущена кнопка сварочной горелки.
.
В режиме кратковременного нажатия
1)
можно переключиться на пониженную основную программу
P
B.
Повторное нажатие приводит к переключению обратно, на основную программу P
A
.
3-й такт
• Нажать и удерживать кнопку сварочной горелки
• Изменение тока на программу окончания сварки P
END.
4-й такт
• Отпустить кнопку сварочной горелки
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
1)
Отключить режим кратковременного нажатия (короткое нажатие и отпускание в течение 0,3 сек)
Если переключение сварочного тока на пониженную основную программу P
B
кратковременным нажатием
отключено, то в ходе выполнения программы необходимо настроить значение параметра DV3 на 100%
(P
A
= P
B
).
