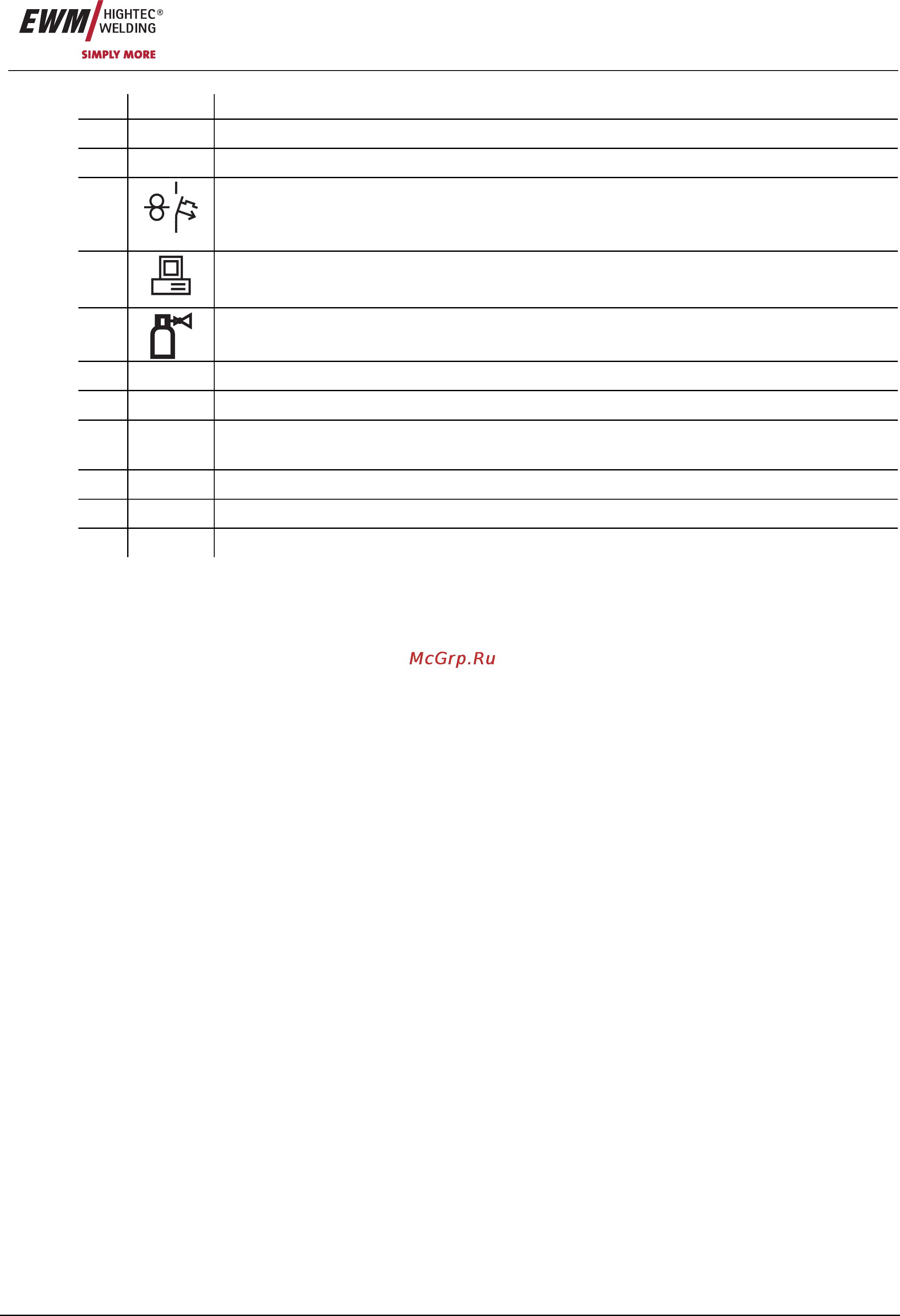

Описание аппарата
PHOENIX 301; 351; 421 BASIC [PULS] forceArc
Арт. №:099-004897-EWM08 17
Поз. Символ Описание 0
1
Кабель пакета кабелей
2
Устройство разгрузки натяжения
3
42V/4A
Кнопка «Предохранитель-автомат»
Блокировка двигателя устройства подачи проволоки
(Выключить блокировку повторным нажатием кнопки)
4
PC INT
Интерфейс ПК, последовательный (9-контактная розетка D-SUB)
5
Соединительный штуцер G1/4», подключение защитного газа
6
Подставка под газовый баллон
7 Блокировка „Крышка блока подачи проволоки“
8
Окно обзора катушки с проволокой
Контроль запаса проволоки
9
Предохранительная цепь для баллона защитного газа
10
Крышка блока подачи проволоки
11
Выпускное отверстие для охлаждающего воздуха
