Техническое обслуживание и уход
Периодические проверки
Арт. :099-004897-EWM08 79
7.3.5 Измерение сопротивления изоляции
Для проверки изоляции внутри прибора вплоть до трансформатора, следует подключить сетевой штепсель. При
наличии сетевой защиты ее следует обойти или произвести замеры на обеих концах.
Изоляционное сопротивление должно быть не менее:
Входная токовая цепь (сеть) против Цепь тока сварки и
электроника
5 MΩ при проверочном напряжении 1000В=
Входная токовая цепь (сеть) против Корпус (РЕ)
2,5 MΩ при проверочном напряжении 500В=
Цепь тока сварки и
электроника
против Корпус (РЕ)
2,5 MΩ при проверочном напряжении 500В=
7.3.6 Замер тока утечки (ток защитного провода и касания)
Замеры нельзя производить с помощью обычного универсального измерительного прибора! Даже измерительные
приборы VDE 0702 (прежде всего старые) рассчитаны только на 50/60 Гц. Однако инверторные сварочные аппараты
имеют значительно более высокие частоты, в результат чего возможны повреждения измерительных приборов или
неверные результаты измерений.
Измерительный прибор должен соответствовать требованиям VDE 0404-2. При оценке частотной характеристики
следует опираться на
приложение А DIN EN 61010-1 – измерительная схема А1.
Для этих измерений прибор должен быть включен и находиться под напряжением холостого хода.
1. Ток защитного провода: <3,5мA
2. Ток касания гнезд сварочного тока согласно РЕ: <10мA
3. Ток касания на доступных электропроводящих и на не связанных с РЕ компонентах: <0,5мA
7.3.7 Измерение напряжения холостого хода
6u8F
10nF
0...5k
0k2
1k0
1N 4007

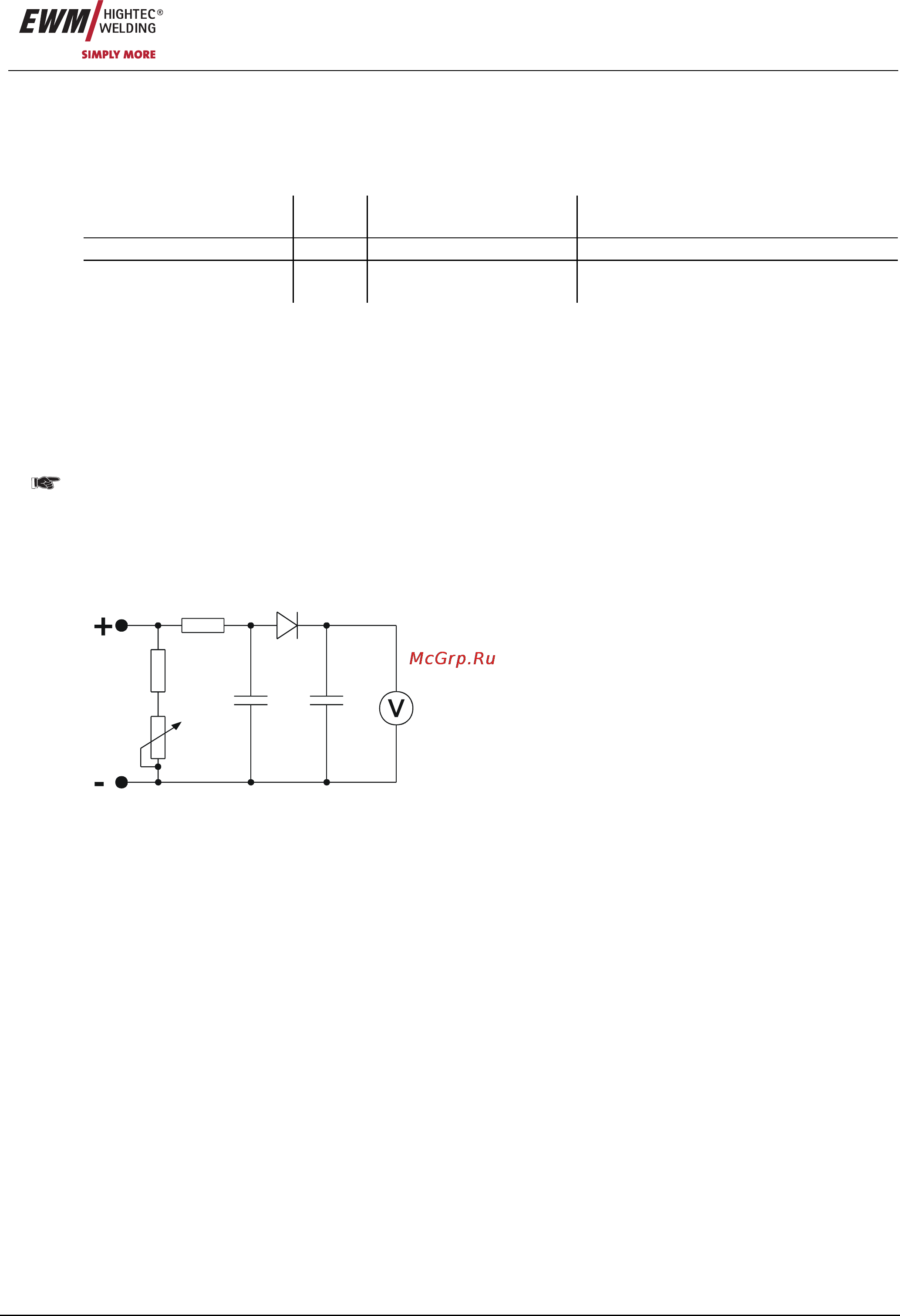

Измерительная схема согласно DIN EN
60974-1
Подключите измерительную схему к клеммам сварочного тока.
Вольтметр должен показывать средние значения и иметь
внутреннее сопротивление 1 MΩ. На аппаратах со ступенчатым
переключением выставить максимальное выходное напряжение
(переключатель ступеней). Во время измерения перевести
потенциометр с 0 кОм на 5 кОм. Замеренное напряжение не
должно отклоняться от указаний на заводской
табличке более чем
на +/- 5% и должно быть не более 113В (для приборов с VRD 35В).
7.3.8 Проверка функционирования сварочного аппарата
Защитные устройства, переключатели и командоаппараты (при наличии), а также весь прибор или же вся установка
электо-дуговой сварки должны работать безупречно.
1. Главный выключатель
2. Устройства АВАРИЙНОГО ОТКЛЮЧЕНИЯ
3. Устройство предотвращения опасностей
4. Газовый магнитный клапан
5. Сигнальные и контрольные лампы
6. Командоаппараты и переключатели (в т.ч. и дистанционные)
7. Блокираторы
