Описание функционирования
Сварка МИГ / МАГ
42 Арт. №:099-004897-EWM08

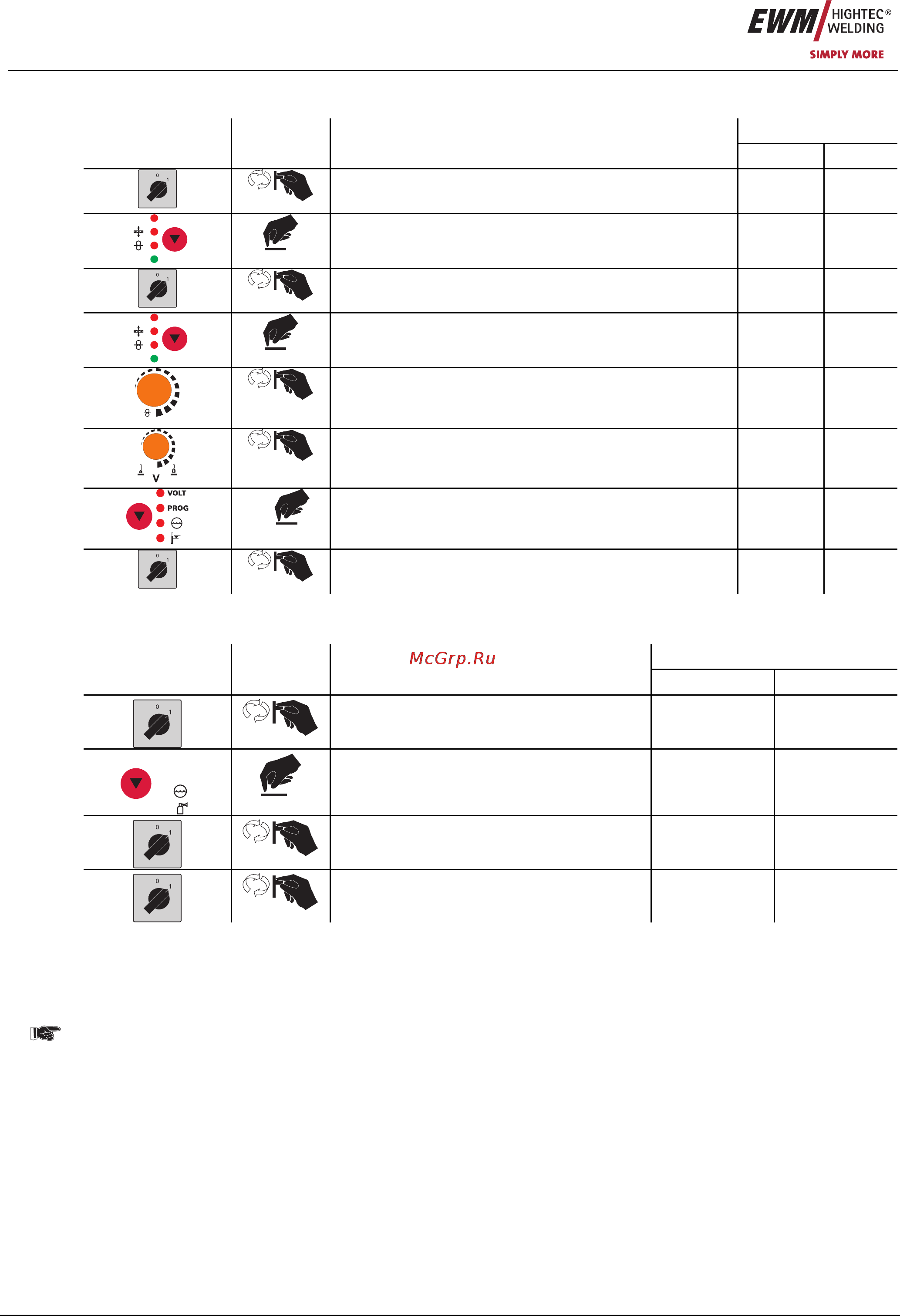

5.2.8.2 Выбор, изменение и сохранение параметров
Индикация
Элементы
управления
Действие Результат
слева справа
Выключить сварочный аппарат - -
HOLD
AMP
Нажать и держать кнопку - -
Включить сварочный аппарат. - -
HOLD
AMP
Отпустить кнопку P 1 Значени
е
m/min
Выбор параметров
(см. список «Специальные параметры»)
P 1-x, SCH Значени
е
Настройка параметров
(см. список «Специальные параметры»)
P x Значени
е
1 x
Сохранение специальных параметров PHO 371
Выключить сварочный аппарат и снова включить, чтобы
изменения вступили в силу.
- -
5.2.8.3 Вернуть к заводским установкам
Существует возможность вернуть все специальные параметры к заводским значениям.
Индикация
Элемент
управления
Действие Результат
слева справа
Выключить сварочный аппарат - -
VOLT
PROG
Нажать кнопку и держать - -
Включить сварочный аппарат. t1 вкл
Выключить сварочный аппарат и снова
включить, чтобы изменения вступили в силу.
- -
5.2.8.4 Время заправки проволоки (Р1)
На протяжении первых двух секунд проволока заправляется со скоростью 1,0 м/мин. Затем функцией рампы скорость
повышается до 6,0 м/мин. Время рампы можно выбрать из двух диапазонов.
5.2.8.5 Программа "0", снятие блокировки программы (P2)
В более ранних версиях устройства управления M3.70/M3.71 блокировка зависит от положения замкового
выключателя. В этих версиях блокировка эффективна только в закрытом состоянии.
Программа P0 (программа потенциометра) блокируется. Возможна только работа с P1-P15.
5.2.8.6 Режим индикации горелки Powercontrol (P3)
Индикатор горелки Powercontrol в нормальном состоянии показывает номер программы или настройку Вверх-Вниз. Его
можно переключить на мигающее
отображение. В программном режиме попеременно отображается номер программы и
тип сварки (стандартный/импульсный). В режиме Вверх-Вниз отображается попеременно настройка Вверх-Вниз и
символ Вверх-Вниз.
5.2.8.7 Ограничение программ (P4)
Число абсолютных программ может ограничиваться вверх.
