Ввод в эксплуатацию
Охлаждение аппарата
Арт. №:099-004897-EWM08 57
6.5 Охлаждение аппарата
Для обеспечения оптимальной продолжительности включения (ПВ) силовой части необходимо:
• Для обеспечения достаточной вентиляции на рабочем месте необходимо
• Не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия аппарата,
• и защитить аппарат от проникновения внутрь металлических частиц, пыли или иных посторонних тел.
6.6 Заправка охлаждающей жидкости
Только на устройствах с интегрированным охлаждающим модулем:
Прибор поставляется изготовителем с заправленной охлаждающей жидкостью (KF 23E) на минимальном уровне.

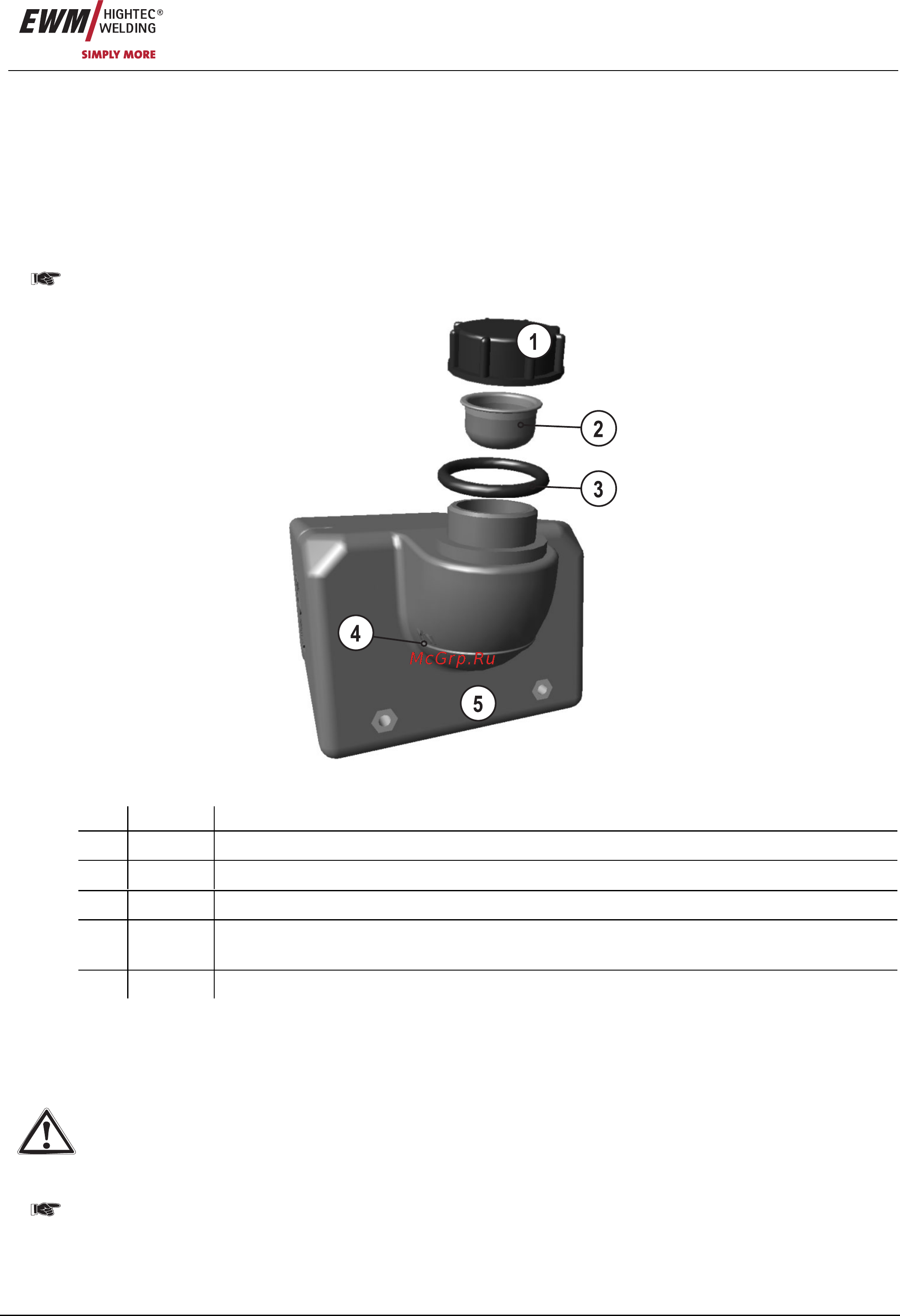

Рисунок 6-1
Поз. Символ Описание 0
1
Запорная крышка бака с охлаждающей жидкостью
2
Сетчатый фильтр охлаждающей жидкости
3
Резиновое кольцо (уплотнение)
4
Маркировка „Min“
Минимальный уровень охлаждающей жидкости
5
Бак с охлаждающей жидкостью
• Отвинтить резьбовую крышку бака с охлаждающей жидкостью.
• Проверить загрязненность сетчатого фильтра, при необходимости очистить и вернуть в рабочее положение.
• Залить охлаждающую жидкость до сетчатого фильтра, снова навинтить резьбовую крышку.
После первой заправки после включения сварочного аппарата следует подождать не менее одной минуты,
чтобы пакет шлангов полностью и без пузырей заполнился охлаждающей жидкостью.
В случае частой замены горелки и при первой заправке бак охлаждающего модуля следует должным образом
наполнить.
Уровень охлаждающей жидкости не должен опускаться ниже маркировки «min»!
Фильтр заправочного патрубка во время заправки должен быть всегда установлен!
Смешивание с другими жидкостями или использование других охлаждающих жидкостей приводит к
прекращению гарантии изготовителя!
