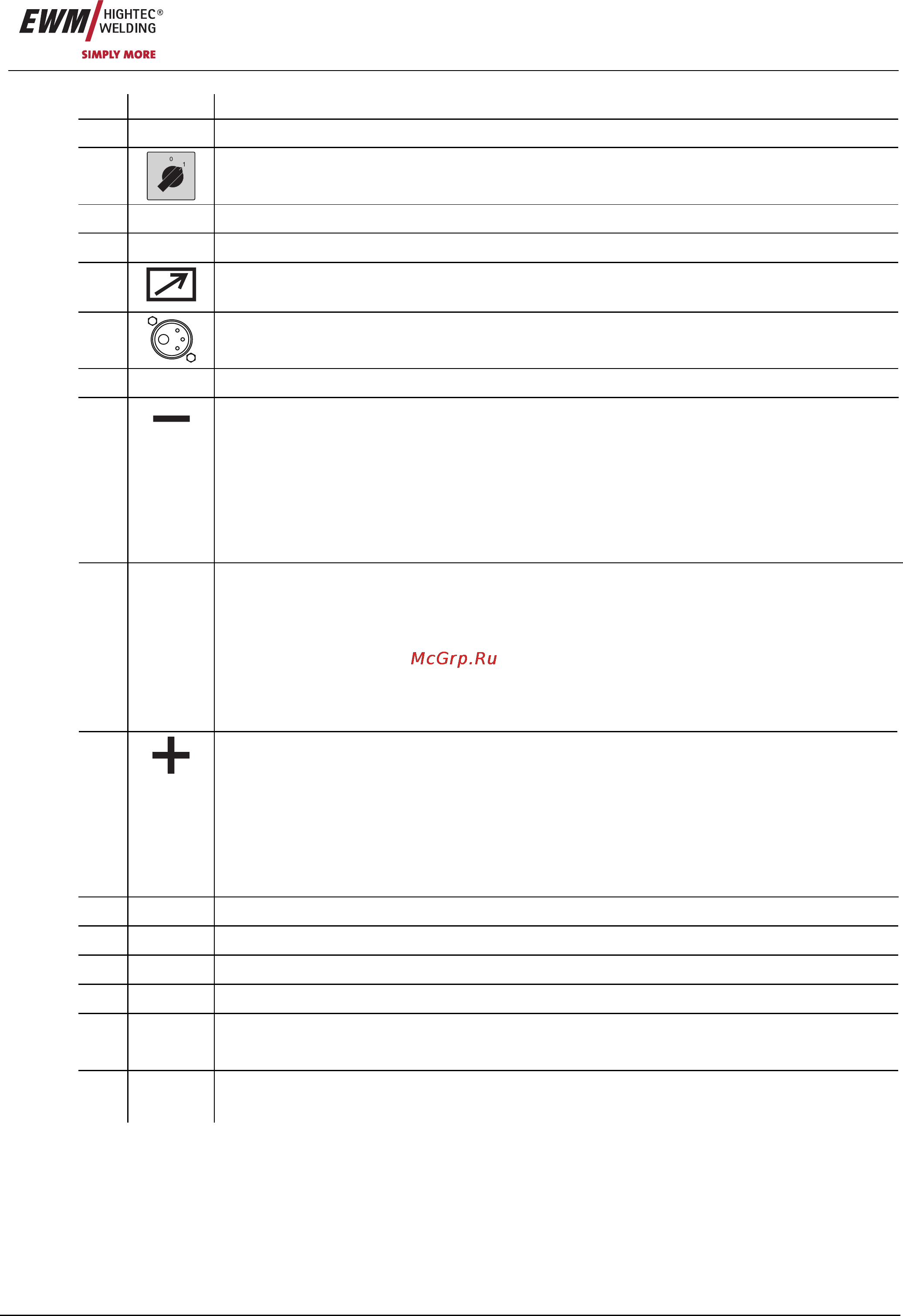

Описание аппарата
PHOENIX 301; 351; 421 BASIC [PULS] forceArc
Арт. №:099-004897-EWM08 15
Поз. Символ Описание 0
1
Рым
2
Главный выключатель, включение/выключение сварочного аппарата
3
Панель управления / элементы управления (см. раздел «Принцип действия»)
4
Впускное отверстие для охлаждающего воздуха
5
19-контактная розетка (аналоговая)
Для подключения аналоговых дистанционных регуляторов
6
Подключение – центральный евро-разъем (разъем для подключения сварочных горелок)
(Сварочный ток, защитный газ и встроенные контакты кнопки управления горелки)
7
Ручка для транспортировки
Розетка, сварочный ток «-»
• Сварка МИГ/МАГ: Подключение кабеля массы
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Сварочный ток на центральный разъем/горелку
• Сварка ВИГ: Подключение сварочного тока для сварочной горелки
8
• Ручная сварка стержневыми
электродами:
Закрепление детали или подключение
электрододержателя
Кабель сварочного тока, выбор полярности
Сварочный ток на центральный разъем/горелку. Дает возможность выбора полярности при сварке
МИГ/МАГ:
• Стандартные приложения: Соединение Розетка, сварочный ток "+"
• Сварка порошковой проволокой: Соединение Розетка, сварочный ток "-"
9
• Сварка ВИГ или ручная сварка
стержневыми электродами:
Ликвидировать соединение
Розетка, сварочный ток "+"
• Сварка МИГ/МАГ: Сварочный ток на центральный разъем/горелку
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Подключение кабеля массы
• Сварка ВИГ: Подключение кабеля массы
10
• Ручная сварка стержневыми
электродами:
Закрепление детали или электрододержателя
11
Быстроразъемная муфта, красная (отвод охлаждающей жидкости)
12
Быстроразъемная муфта, синяя (подача охлаждающей жидкости)
13
Запорная крышка бака с охлаждающей жидкостью
14
Бак с охлаждающей жидкостью
15
Транспортные и направляющие колесики
16
Транспортные и поддерживающие колесики
17
Кнопка «Предохранитель-автомат насоса охлаждающей жидкости»
Нажатием кнопки вернуть сработавший предохранитель в исходное состояние
