Описание функционирования
Устройство управления – элементы управления
22 Арт. №:099-004897-EWM08
5 Описание функционирования
5.1 Устройство управления – элементы управления

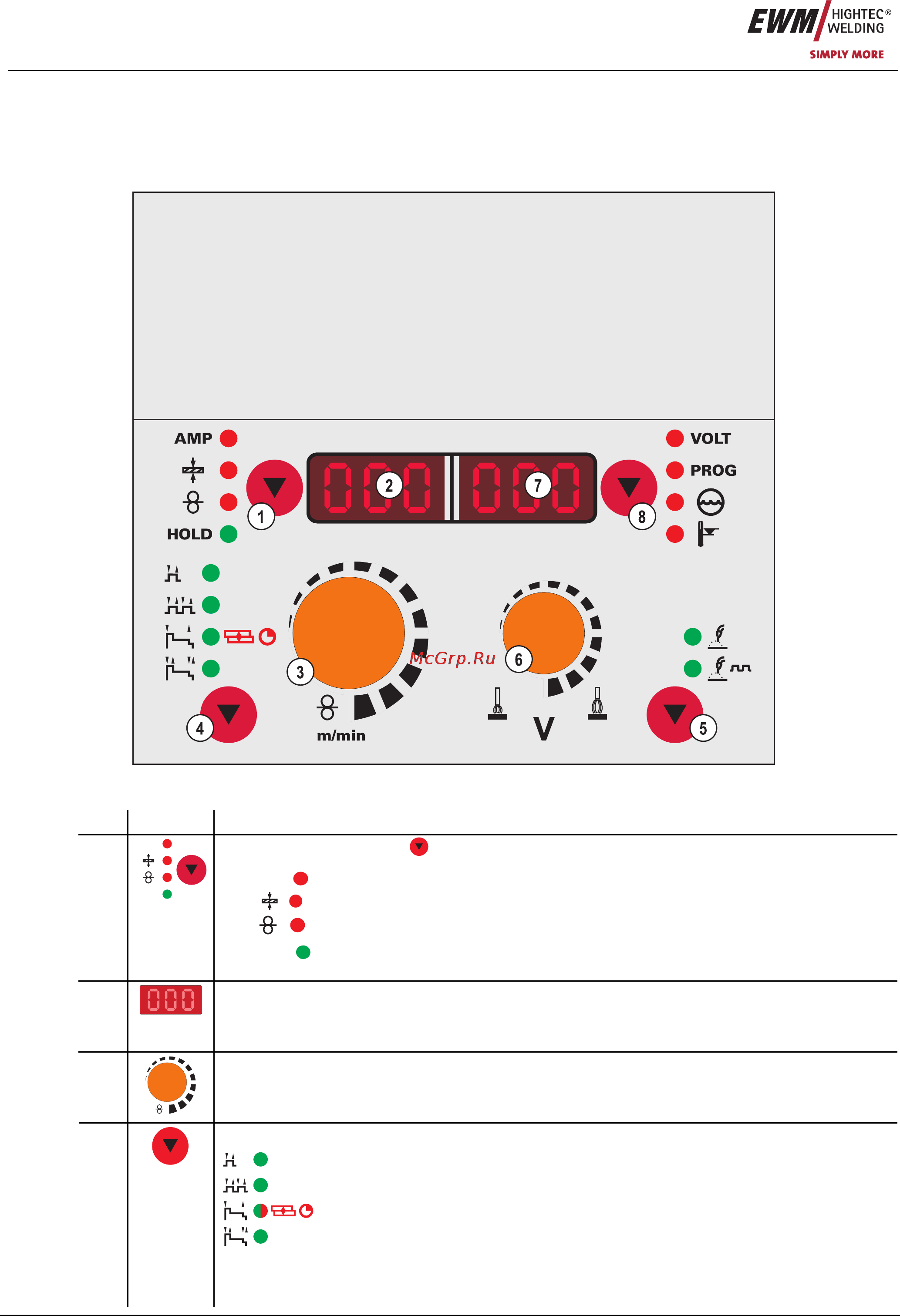

5.1.1 Панель управления сварочного аппарата
Рисунок 5-1
Поз. Символ Описание 0
Кнопка «Выбор параметра » (слева)
AMP
Сварочный ток (фактические, заданные и запомненные значения)
Толщина материала (заданное значение)
Скорость подачи проволоки (фактические, заданные и запомненные значения)
1
HOLD
AMP
HOLD
После окончания каждой операции сварки в главной программе на дисплее
показываются последние значения параметров, индикатор горит
2
3-разрядный светодиодный дисплей (слева)
Отображение параметров и значений: Сварочный ток, толщина материала, скорость подачи
проволоки, последние значения
3
m/min
Ручка настройки «Скорость подачи проволоки / параметры сварки»
Плавная настройка скорости подачи проволоки от 0,5м/мин до 24м/мин (мощность сварки,
управление одной кнопкой)
Кнопка «Выбор режима работы»
2-тактный
4-тактный
2-тактный, специальный (светодиод зеленый) / точечная сварка МИГ (светодиод
красный)
4
4-тактный, специальный
