Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 43
5.2.8.8 Специальная работа в 2- и 4-тактном специальных режимах (P5)
В „стандартном“ режиме 2-/4-такта аппарат запускается с пусковой программы Dvstart, а затем переходит в главную
программу DV2.
В режиме „DV3“ 2-/4-такта аппарат запускается с пусковой программы Dvstart, переходит в сокращенную главную
программу DV3, остается в ней на время Т3, а затем автоматически переходит в главную программу DV2. Таким
образом, предусмотрена одна дополнительная программа.
5.2.8.9 Разблокировка специальных заданий SP1 - SP3 (P6)
Эта функция доступна только для устройства управления M3.71.
Переключение между заданиями заблокировано, если ключевой переключатель стоит в положении "0".
Эту блокировку можно снять для специальных заданий (SP1 – SP3).
5.2.8.10 Режим коррекции, настройка пределов (P7)
Корректировочный режим включается или выключается одновременно для всех заданий и их программ. Каждому
заданию задается диапазон коррекции скорости проволоки (DV) и коррекция сварочного напряжения (Ukorr).
Корректировочное значение для каждой программы хранится отдельно. Диапазон коррекции может составлять не более
30% скорости проволоки и +-9,9 В сварочного напряжения.

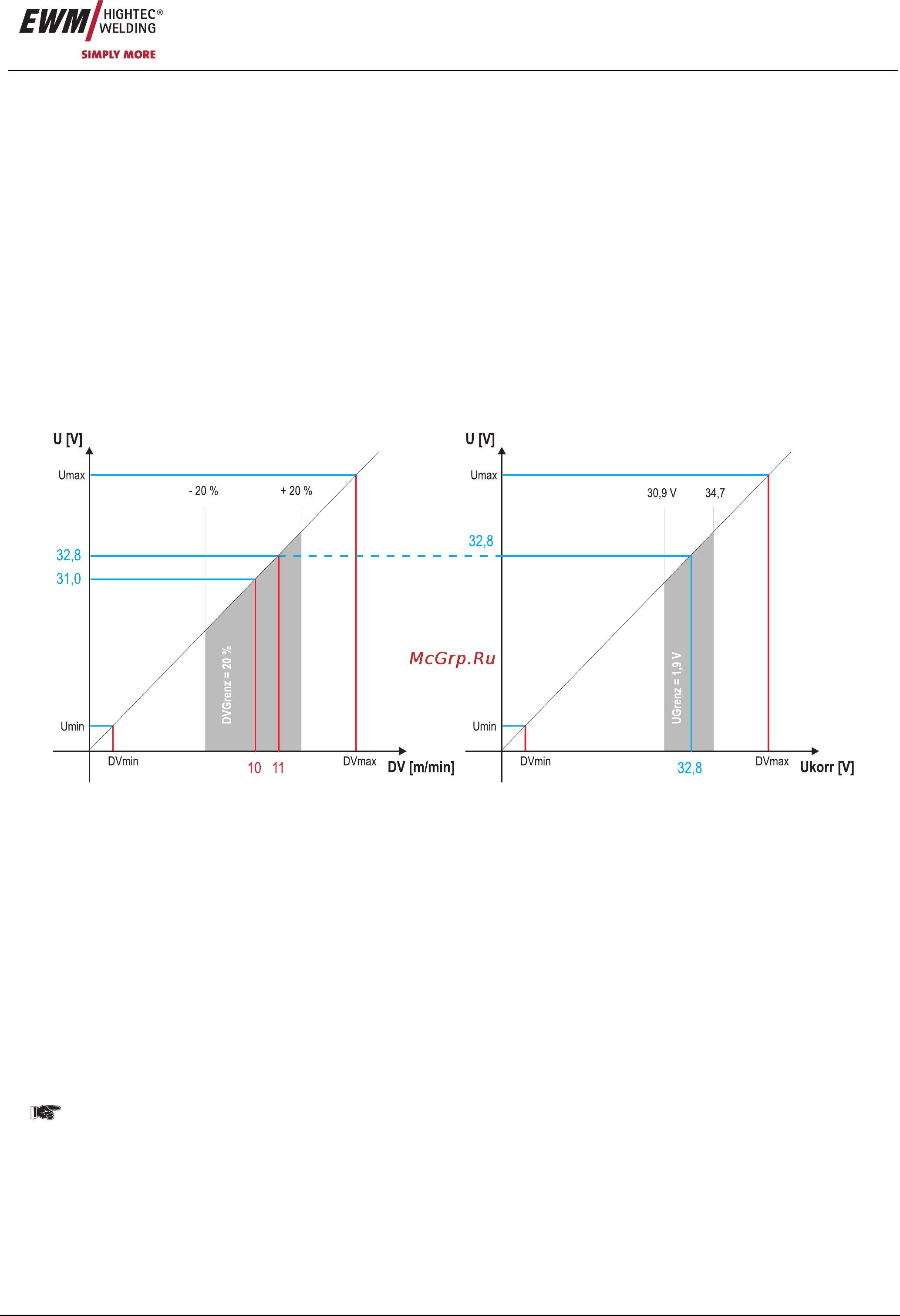

Рисунок 5-15
Пример рабочей точки в режиме коррекции:
Скорость проволоки в программе (1 - 15) задается 10,0 м/мин.
Это соответствует сварочному напряжению (U) 31,0 В. Если теперь перевести ключевой выключатель в положение "0",
в этой программе можно будет выполнять сварку исключительно с этими значениями.
Если сварщик должен быть в состоянии выполнять при работе программы корректировку скорости проволоки
и
напряжения, необходимо включить режим коррекции и задать предельные значения скорости проволоки и напряжения.
Задание корректировочного предельного значения = DVGrenz = 20 % / UGrenz = 1,9 В
Теперь скорость проволоки можно корректировать на 20 % (8,0 - 12 ,0 м/мин), а сварочное напряжение – на +/-1,9 В (3,8
В).
В примере скорость проволоки задается 11,0 м/мин. Это соответствует сварочному напряжению 32,8 В.
Теперь сварочное напряжение можно дополнительно корректировать
на 1,9 В (30,9 В и 34,7 В).
При установке замкового выключателя в положение 1 происходит сброс значений коррекции напряжения и
скорости подачи проволоки.
