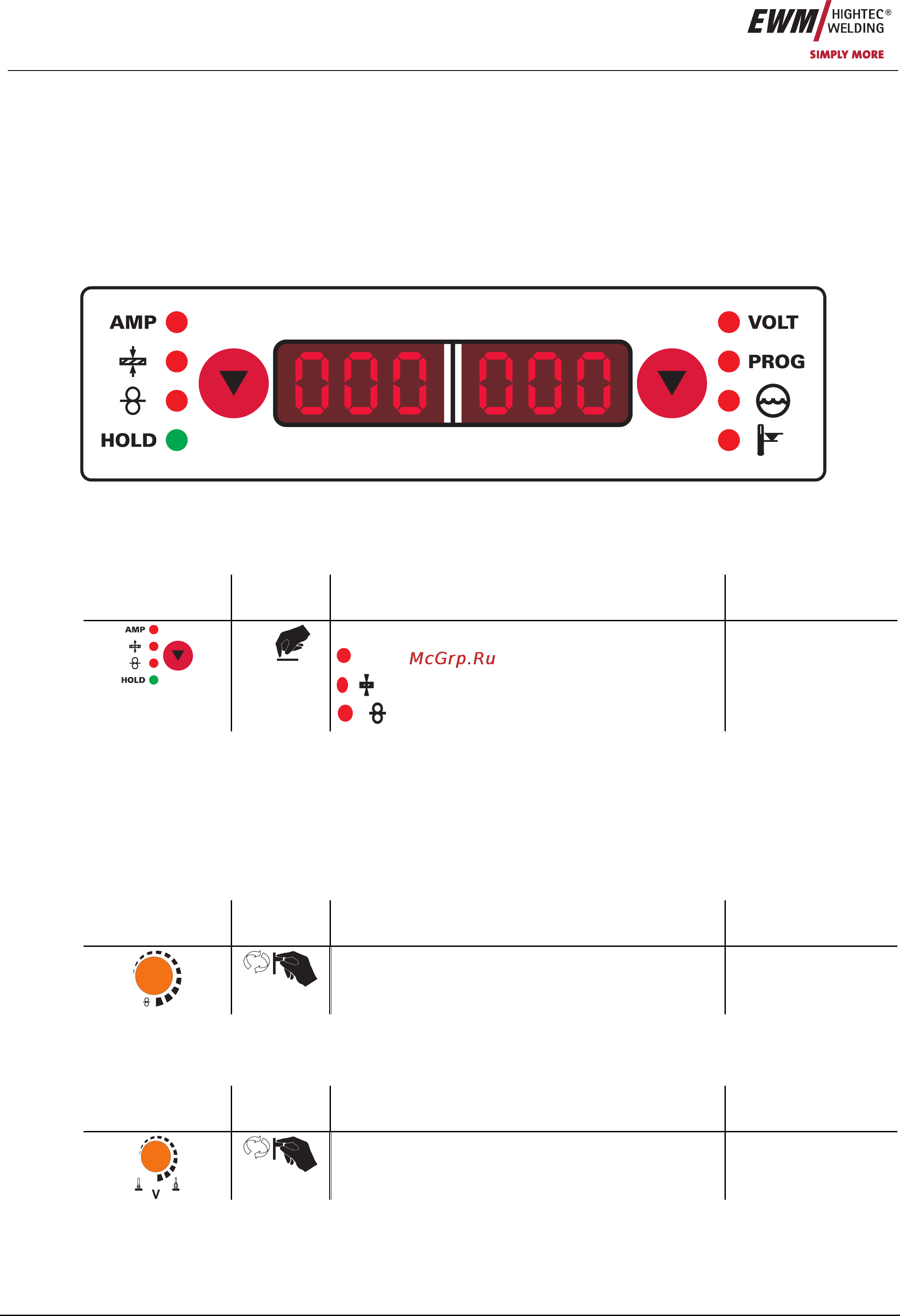

Описание функционирования
Сварка МИГ / МАГ
28 Арт. №:099-004897-EWM08
5.2.2 Рабочая точка для сварки МИГ / МАГ
Рабочая точка (мощность сварки) устанавливается по принципу управления МИГ/МАГ - одной кнопкой, то есть
пользователь должен для задания своих рабочих точек, например, задать только требуемую скорость подачи
проволоки, а цифровая система рассчитывает оптимальные значения сварочного тока и сварочного напряжения
(рабочая точка).
Регулировку рабочей точки можно также производить с таких дополнительных
принадлежностей, как дистанционный
регулятор, сварочная горелка и т.д.
5.2.2.1 Выбор устройства индикации
Рисунок 5-4
Рабочая точка (сварочная мощность) может показываться как сварочный ток, толщина листа или скорость подачи
проволоки.
Элементы
управления
Действие Результат Индикация
X x
Переключение жидкокристаллического дисплея между:
A
сварочным током,
толщиной материала,
скоростью подачи проволоки
без изменения
Пример применения:
Вы должны сварить алюминий, материал = AlMg, газ = Ar 100%, диаметр проволоки = 1,2 мм (т.е. соответствует JOB
183), у Вас нет заданных величин, и Bы не знаете необходимых настроек, например, для скорости подачи проволоки.
Переключите индикатор на толщину материала и задайте толщину листа, например, 5 мм.
Это соответствует скорости подачи проволоки 8,4 м/мин.
5.2.2.2 Настройка
рабочих точек в зависимости от толщины материала, сварочного тока, скорости подачи проволоки
Ниже для настройки рабочей точки приводится также скорость подачи проволоки.
Элементы
управления
Действие Результат Индикация
m/min
Рабочая точка устанавливается по ранее выбранной
скорости подачи проволоки
Выбранный параметр
5.2.2.3 Коррекция длины электрической дуги
Для индивидуальной настройки длины электрической дуги для каждого сварочного задания и для любого применения
существует возможность настройки «Коррекция длины электрической дуги».
Элементы
управления
Действие Результат Индикация
Настройка «Коррекция длины электрической дуги» Выбранный параметр
