Описание функционирования
Сварка МИГ / МАГ
44 Арт. №:099-004897-EWM08

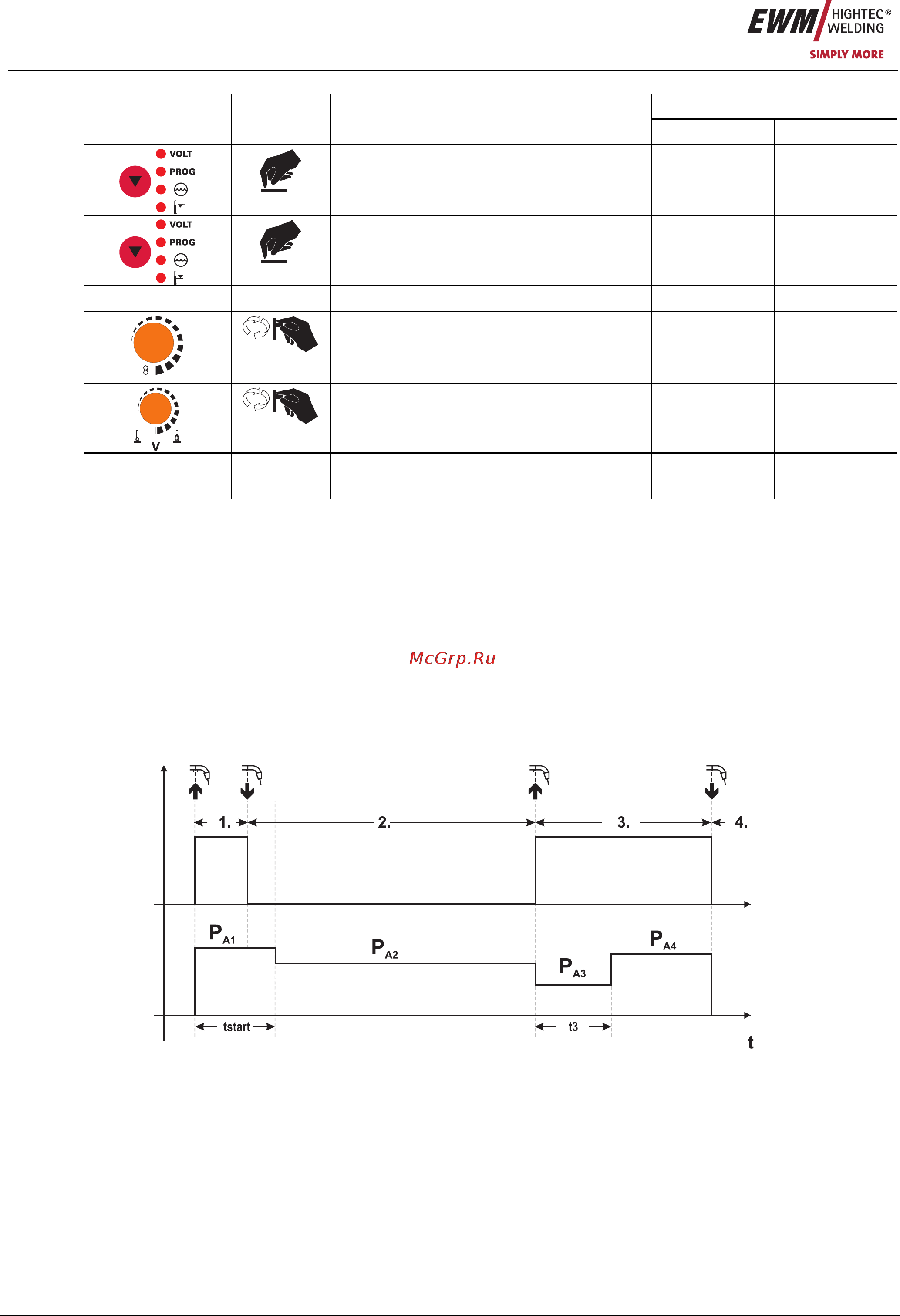

Дисплей (пример) Элемент
управления
Действие Результат
слева справа
Нажимать кнопку, пока не останется гореть
только светодиод „PROG“
7,5 (DV) 4 (№
программы)
4 sec.
Нажать и удерживать кнопку 0 (DVGrenz) 2,0 (UKorr)
Отпустить кнопку 0 (DVGrenz) 2,0 (UKorr)
m/min
Задать допуск для скорости подачи
проволоки
10 (DVGrenz) 2,0 (UKorr)
Задать допуск для напряжения 10 (DVGrenz) 5,0 (UKorr)
Подождать ок. 5 с. Введены поля допуска
(DV: 10 %; U: +/- 5,0 В).
7,5 (DV) 4 (№
программы)
5.2.8.11 Переключение программы со стандартной горелкой (P8)
Специальный 4-тактный
В 4-тактном абсолютном программном режиме аппарат запускается в 1-м такте абсолютной программой 1. При
отпускании кнопки горелки (2-й такт) выполняется переход на абсолютную программу 2 по истечении времени запуска
«tstart». В противном случае управление остается в абсолютной программе 1, и по истечении времени «tstart»
выполняется переход на
абсолютную программу 2.
В 3-м такте (кнопка горелки нажата) аппарат переключается на абсолютную программу 3. По истечении времени «t3»
автоматически выполняется переход на абсолютную программу 4.
Данный принцип работы выполняется лишь при отсутствии подключенных к аппарату дополнительных
принадлежностей, таких как устройства дистанционного управления, специальные горелки и т. п.
В этом режиме работы переключение между программами
на системе управления устройством подачи проволоки во
время сварки невозможно.
Рисунок 5-16
Специальный 4-тактный
В N-тактном программном режиме аппарат запускается в 1-м такте стартовой программой P
start
(P
1
)
После отпускания кнопки горелки (2-й такт) происходит переключение на основную программу P
A1
, если время старта
«tstart» уже истекло. В противном случае управление остается в стартовой программе P
start
, пока не истечет время
старта «tstart», и затем переключается.
Нажав кнопку сварочной горелки, можно переключиться на другие программы (P
A1
до макс. P
A9
).
