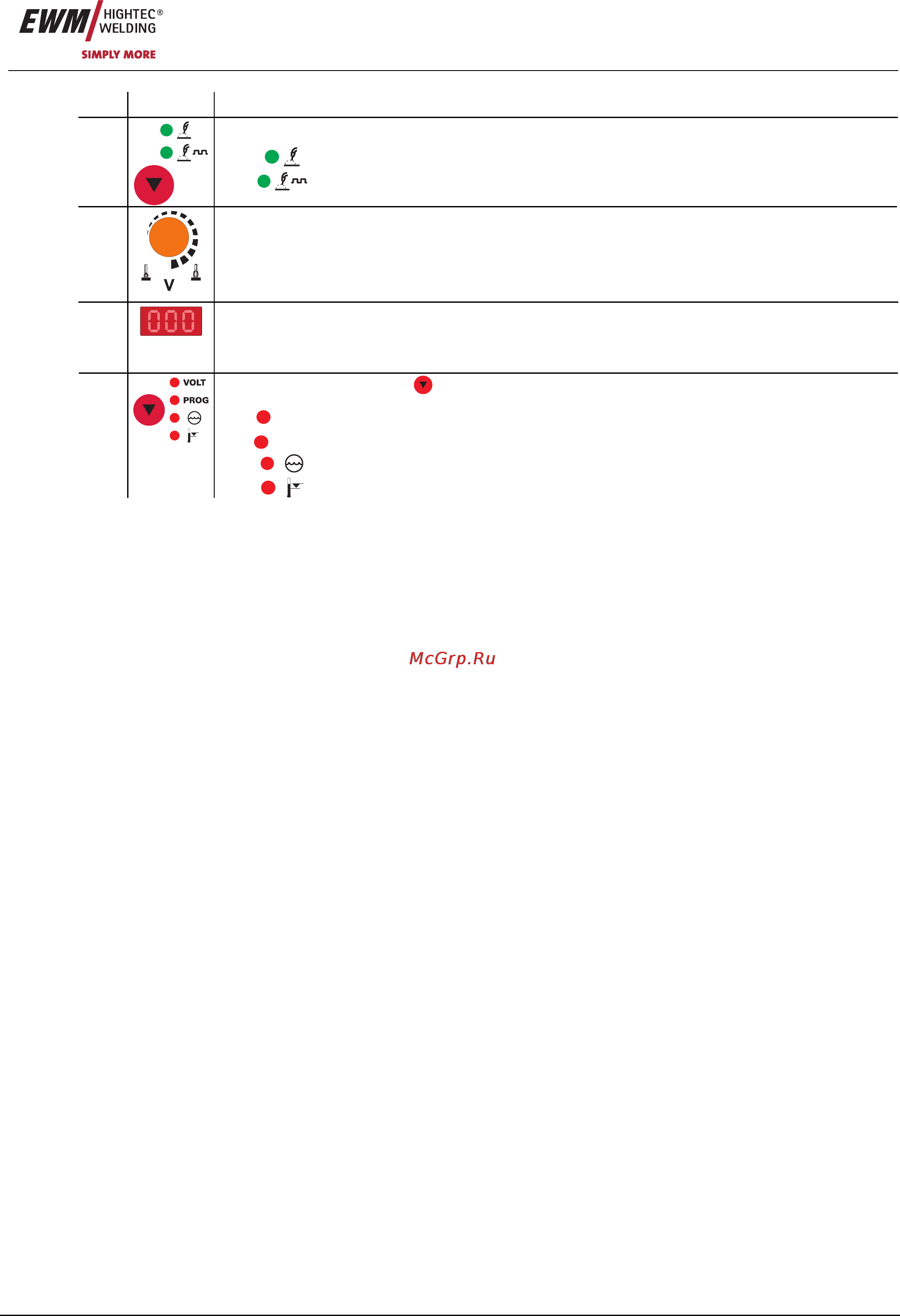

Описание функционирования
Устройство управления – элементы управления
Арт. №:099-004897-EWM08 23
Поз. Символ Описание 0
Кнопка «Выбор типа сварки»
Стандартная сварка МИГ/МАГ
5
Импульсная электродуговая сварка МИГ/МАГ (только аппараты серии PULS)
6
Ручка настройки «Коррекция длины электрической дуги / номера программы»
• Коррекция длины электрической дуги от -9,9 В до +9,9 В
• Ввод номера программы от 0 до 15 (невозможен, если подключены такие компоненты, как,
например, программируемая горелка)
7
3-разрядный светодиодный дисплей (справа)
Отображение параметров и значений: cварочное напряжение, номер программы, дефицит
охлаждающей жидкости, отклонение температуры
Кнопка «Выбор параметра » (справа)
VOLT
Сварочное напряжение (фактические, заданные и запомненные значения)
PROG
Номер программы
Неисправность в системе охлаждающей жидкости
8
Отклонение температуры
