Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 29
5.2.2.4 Принадлежности для настройки рабочих точек
Принадлежности Наименование
Дистанционный регулятор PHOENIX R10 (см. гл. «Дистанционный регулятор»)
Программируемая горелка Powercontrol для сварки
МИГ/МАГ
см. гл. «Программируемая горелка Powercontrol для
сварки МИГ/МАГ»
Компьютерная программа РС 300 см. руководство по эксплуатации компьютерной
программы PC 300
5.2.3 Отображение сварочных данных сварки МИГ / МАГ (дисплей)
Слева рядом в ЖК-дисплеем управления находится клавиша со стрелкой ( ) для выбора отображаемых сварочных
параметров. Этой клавишей можно пройти все параметры сверху вниз. После самого нижнего элемента курсор
продолжает движение с самого верхнего.
Таким образом осуществляется настройка времени продувки газом, дожигание электрода и тока горячего старта.

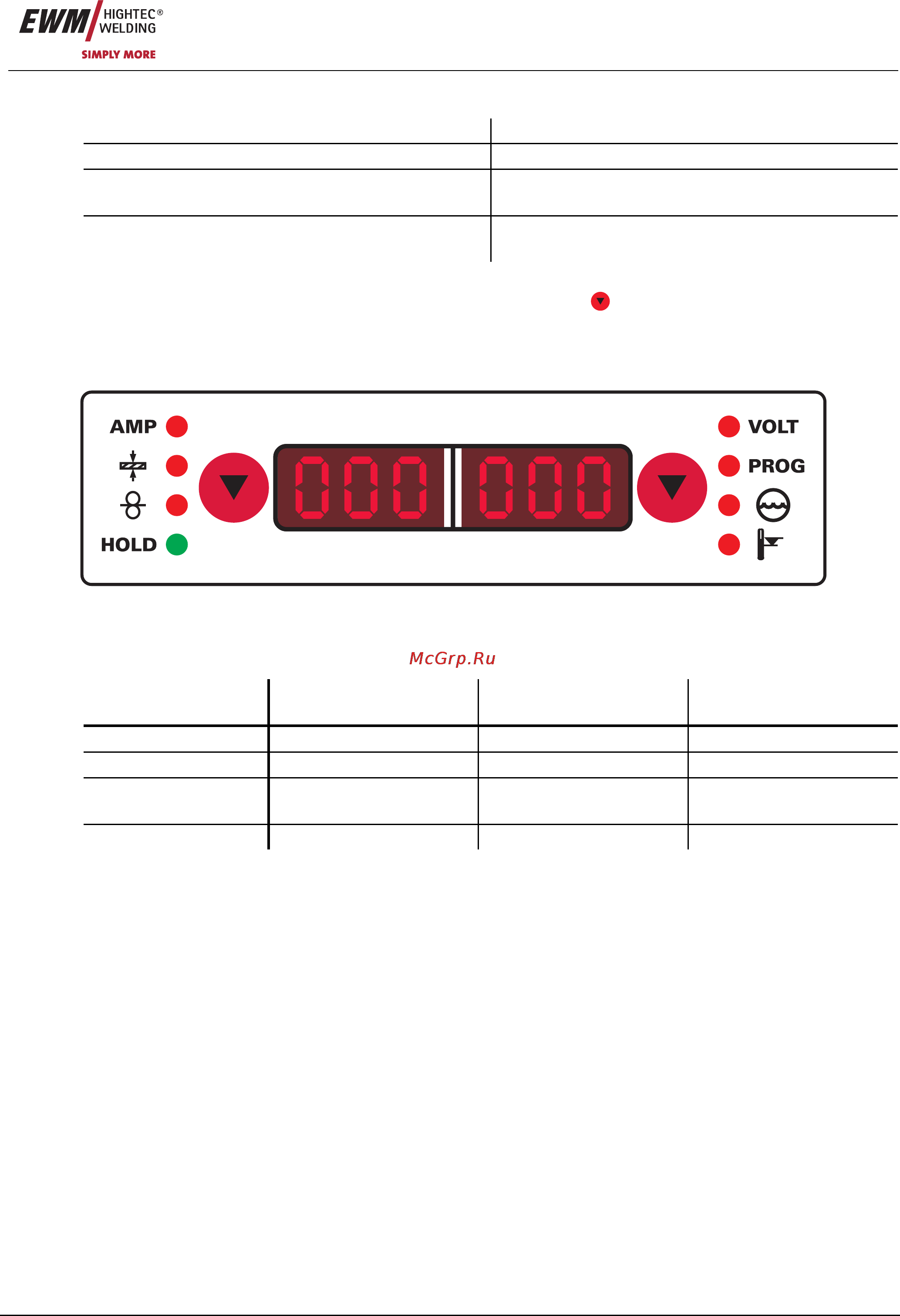

Рисунок 5-5
Перед сваркой (заданные значения), во время сварки (фактические значения) или после сварки (запомненные значения,
горит индикатор „Hold“) могут отображаться следующие параметры сварки:
Параметр Перед сваркой (заданные
значения)
Во время сварки
(фактические значения)
После сварки (запомненные
значения)
Сварочный ток
z z z
Толщина материала
z
Скорость подачи
проволоки
z z z
Напряжение сварки
z z z
Когда после сварки при отображении запомненных значений выполняются изменения параметров (например,
скорости подачи проволоки), индикация переключается на соответствующие заданные значения.
