Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 35
5.2.4.6 2-тактный специальный режим с функцией Superpuls
t
t
t
I
1. 2.
P
A
P
B
P
END
P
START

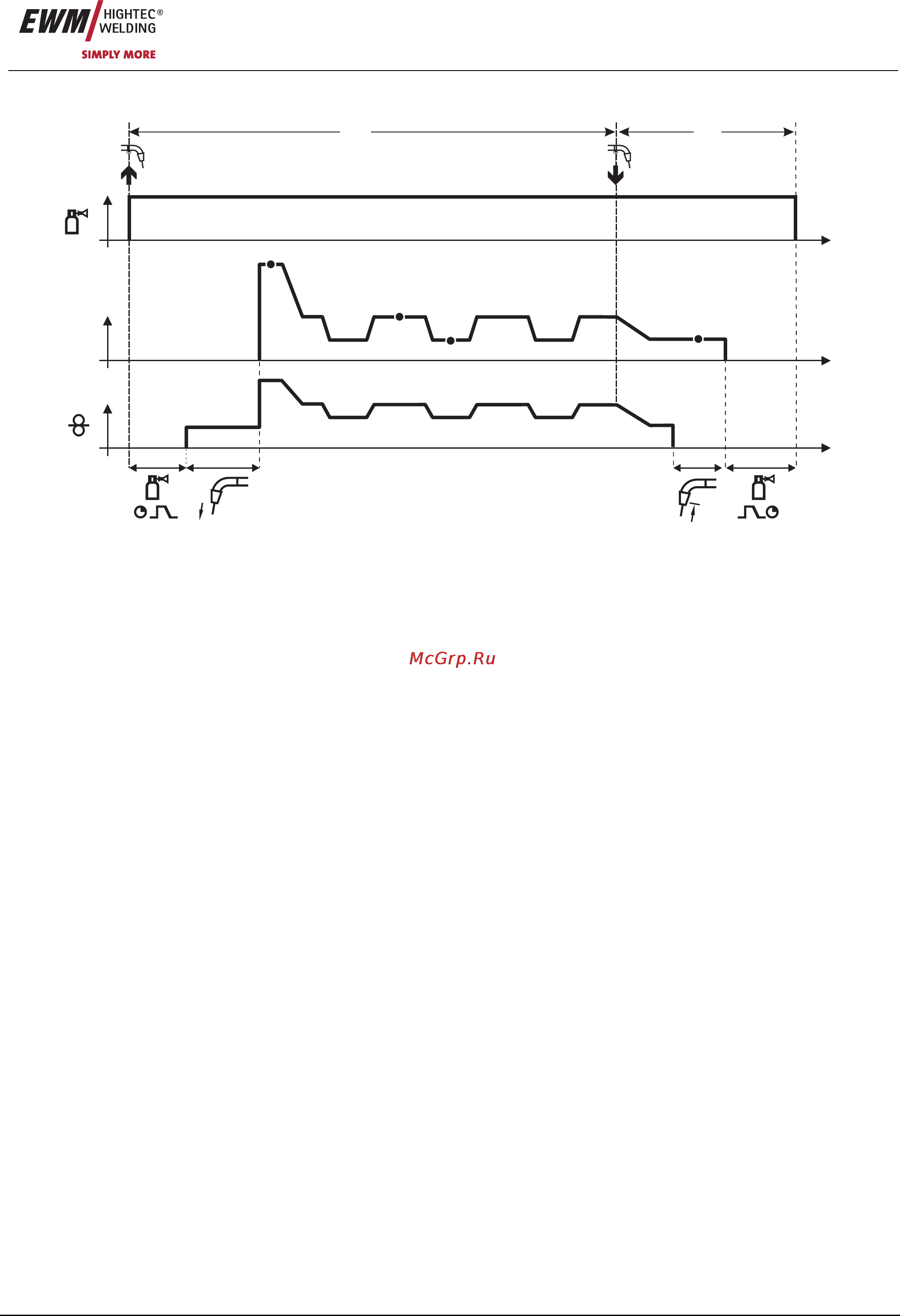

Рисунок 5-10
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью
• Электрическая дуга загорается после касания проволочного электрода к изделию,
сварочный ток течет (стартовая программа P
START
на время t
start
).
• Изменение тока на основную программу P
A
• Включается функция Superpuls, начиная с основной программы P
A
:
Параметры сварки меняются через заданные промежутки времени (t
2
и t
3
) между основной программой P
A
и
пониженной основной программой P
B
.
2-й такт
• Отпустить кнопку сварочной горелки
• Функция Superpuls выключается.
• Изменение тока на конечную программу P
END
на время t
end.
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
