Описание функционирования
Сварка МИГ / МАГ
46 Арт. №:099-004897-EWM08

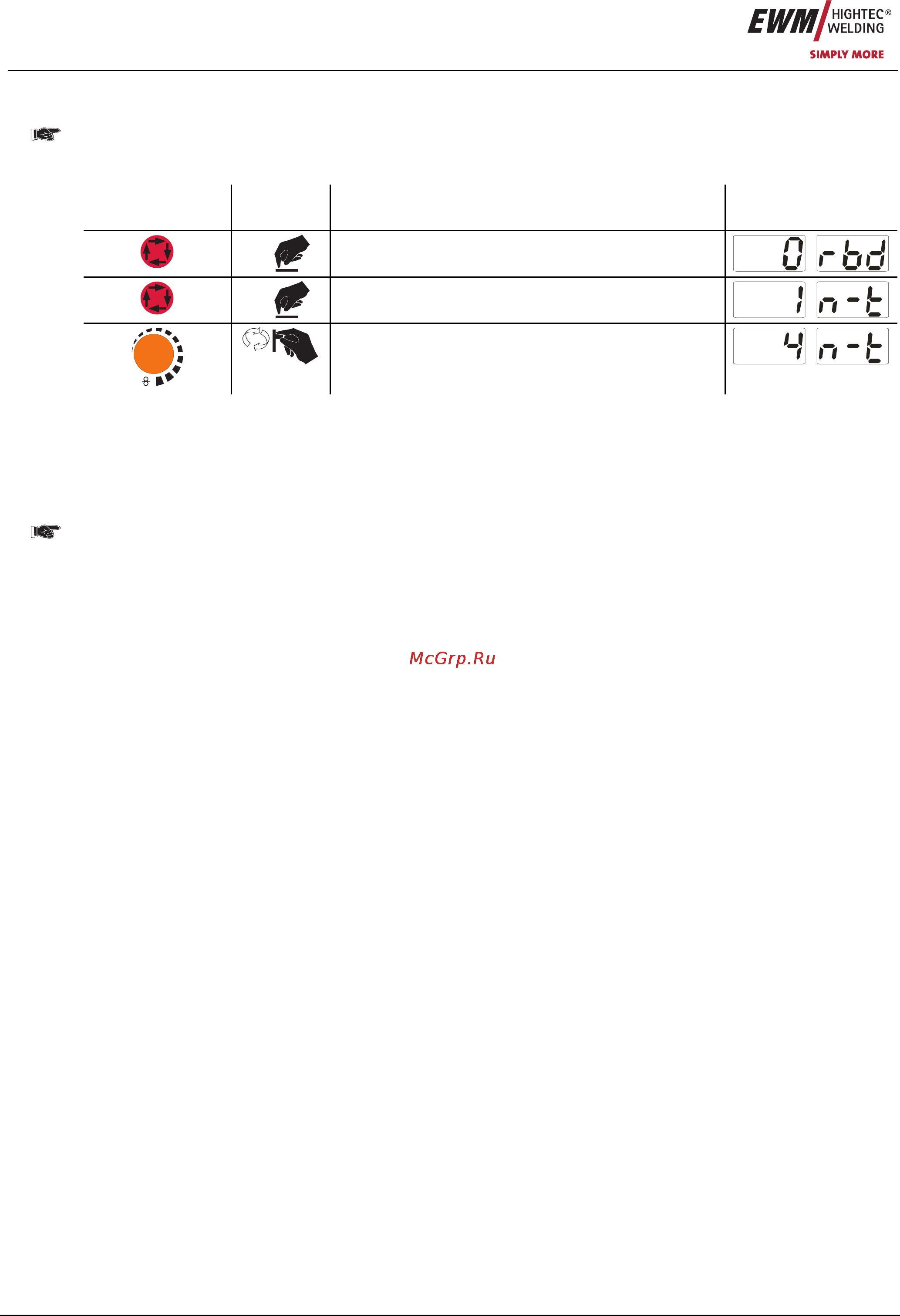

5.2.8.12 Настройка n-тактного режима
Перед выбором n-тактного режима необходимо установить «Переключение программы со стандартной
горелкой» на значение «2» (= специальный 4-тактный) (см. раздел «Устройство управления M3.70/M3.71 -
Специальные параметры»).
Элемент
управления
Действие Результат Индикация
3 с
Выбор обратного горения электрода
1 x
Выбор n-тактного режима
m/min
Настройка параметров
(диапазон настройки от 1 до 9)
5.2.8.13 4-тактный/4-тактный с запуском кратким нажатием (P9)
В 4-тактном режиме с запуском кратким нажатием переход во 2-й такт осуществляется немедленно путем нажатия
кнопки горелки, причем ток при этом проходить не должен.
Для прерывания процесса сварки кнопку горелки нужно нажать еще раз.
5.2.8.14 Настройка «Индивидуальный или спаренный режим» (Р10)
В индивидуальном режиме можно подключить только одно устройство подачи проволоки (P10 = 0)!
В спаренном режиме оба устройства подачи проволоки должны быть подключены и по-разному настроены на
обоих модулях управления подачей проволоки!
Конфигурация этой сварочной системы для спаренного режима:
• Первое устройство подачи проволоки должно быть настроено на P10 = 1 и обозначено как главнoe в
сварочной
системе.
• Второе устройство подачи проволоки должно быть настроено на P10 = 2 и обозначено как подчиненнoe в сварочной
системе.
Если устройство подачи проволоки оснащено ключевым выключателем, то его следует настраивать в качестве
главного (P10 = 1). Ключевой выключатель используется для защиты от несанкционированного использования
и блокирует доступ к большинству процессных параметров (см. раздел «Ключевой выключатель
»). Также при
этом активируется режим коррекции.
5.2.8.15 Программный замковый выключатель (SCH)
Замковый выключатель позволяет закрывать сварочный аппарат через программное обеспечение. Применяется в
аппаратах, не оснащенных физическим замковым выключателем (например, PHOENIX 401 BASIC)
