Ввод в эксплуатацию
Сварка МИГ / МАГ
64 Арт. №:099-004897-EWM08
6.8.2 Снять крышку блока подачи проволоки
Для следующих операций крышку необходимо снять, однако в последствии её следует обязательно вернуть
на место в целях защиты аппарата.
• Разблокировать правую крышку аппарата.
• Наклонить крышку вперёд, после чего снять движением вверх.
6.8.3 Закрепление стержневой катушки (настройка предварительного натяжения)
Так как тормоз катушки одновременно является креплением отделения для катушки с проволокой, то при
каждой замене катушки или перед каждой настройкой тормоза катушки проводятся следующие операции.

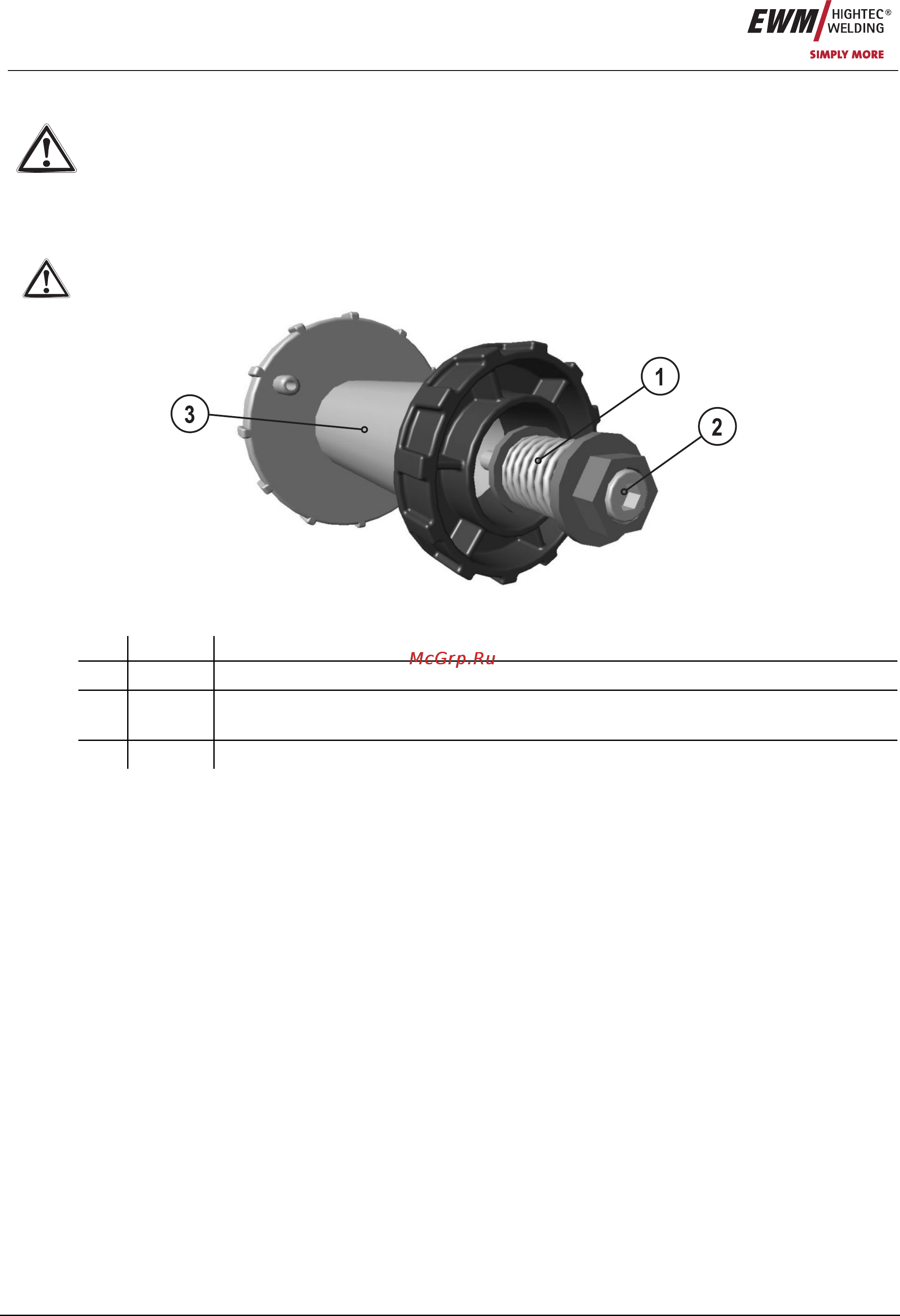

Рисунок 6-4
Поз. Символ Описание 0
1
Крепёжное и тормозное устройство
2
Винт с полупотайной головкой с внутренним шестигранником
Закрепление отделения для катушки с проволокой и настройка тормоза катушки
3
Отделение для катушки с проволокой
• Отделение для баллона с защитным газом. Ослаблять винт с полупотайной головкой с внутренним шестигранником
крепёжного и тормозного устройства до тех пор, пока винт с резьбой не будет освобождён из отделения для катушки
с проволокой (не вытягивать, чтобы избежать потери мелких деталей)
• Предварительно затянуть винтом с полупотайной головкой закрепительное и
тормозное устройство по часовой
стрелке на 4 полных оборота (4 x 360°)
