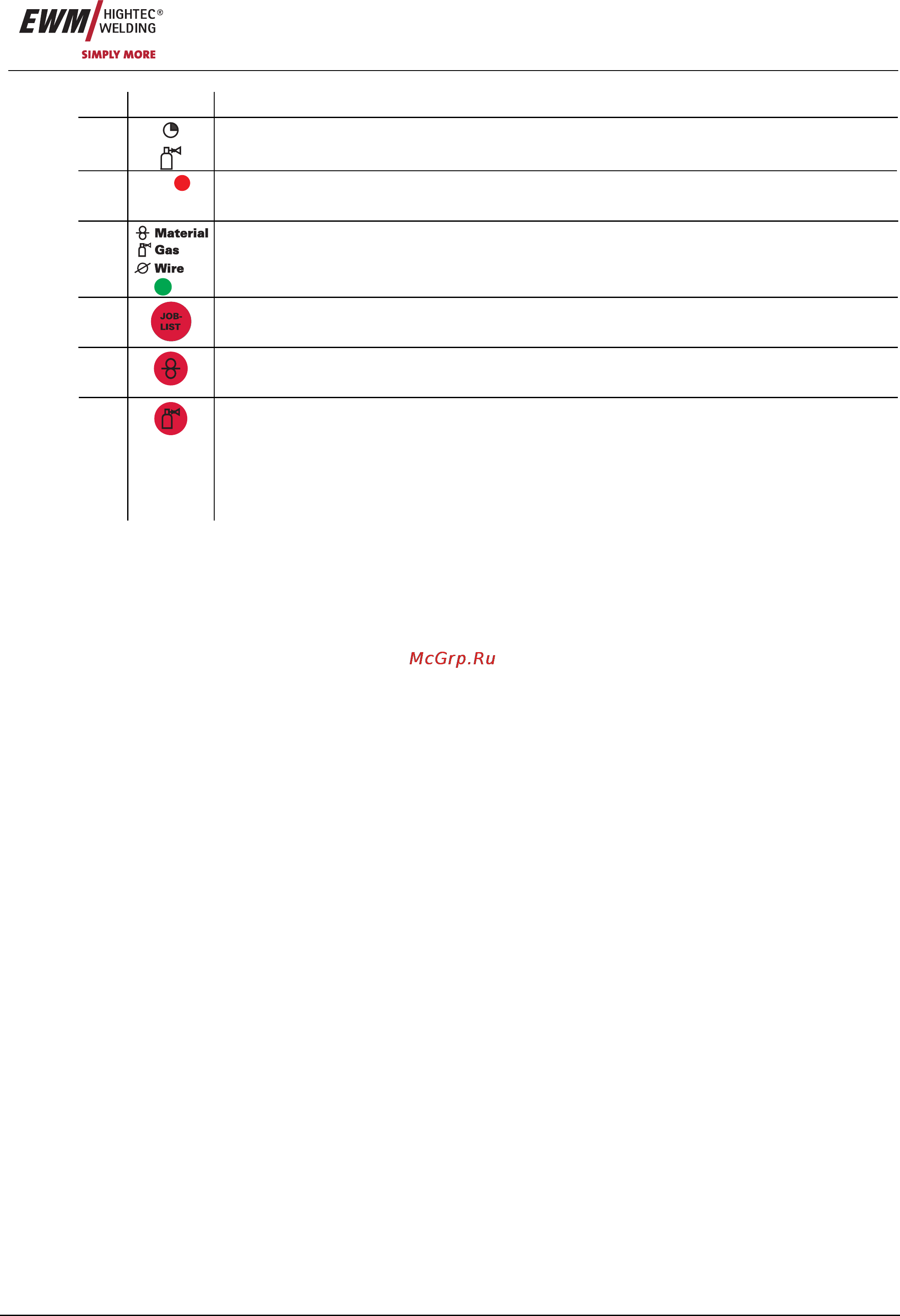

Описание функционирования
Устройство управления – элементы управления
Арт. №:099-004897-EWM08 25
Поз. Символ Описание 0
14
Светодиод «Время от основной программы газа»
Диапазон настройки от 0,0 сек до 20,0 сек
15
Super-
puls
Светодиод «Superpuls»
Светится, когда функция активирована.
16
Светодиод «Список заданий»
Загорается при отображении или выборе номера задания
17
Кнопка «Список заданий»
Выбор сварочного задания в списке заданий
18
Кнопка «Заправка проволоки»
См. также главу «Ввод в эксплуатацию/Заправка проволочного электрода»
Кнопка «Проверка газа / продувка»
• Проверка
газа
Для установки расхода защитного газа
19
• Продувка Для продувки длинных пакетов шлангов
См. также главу «Ввод в эксплуатацию/Подача защитного газа»
