Ввод в эксплуатацию
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 65

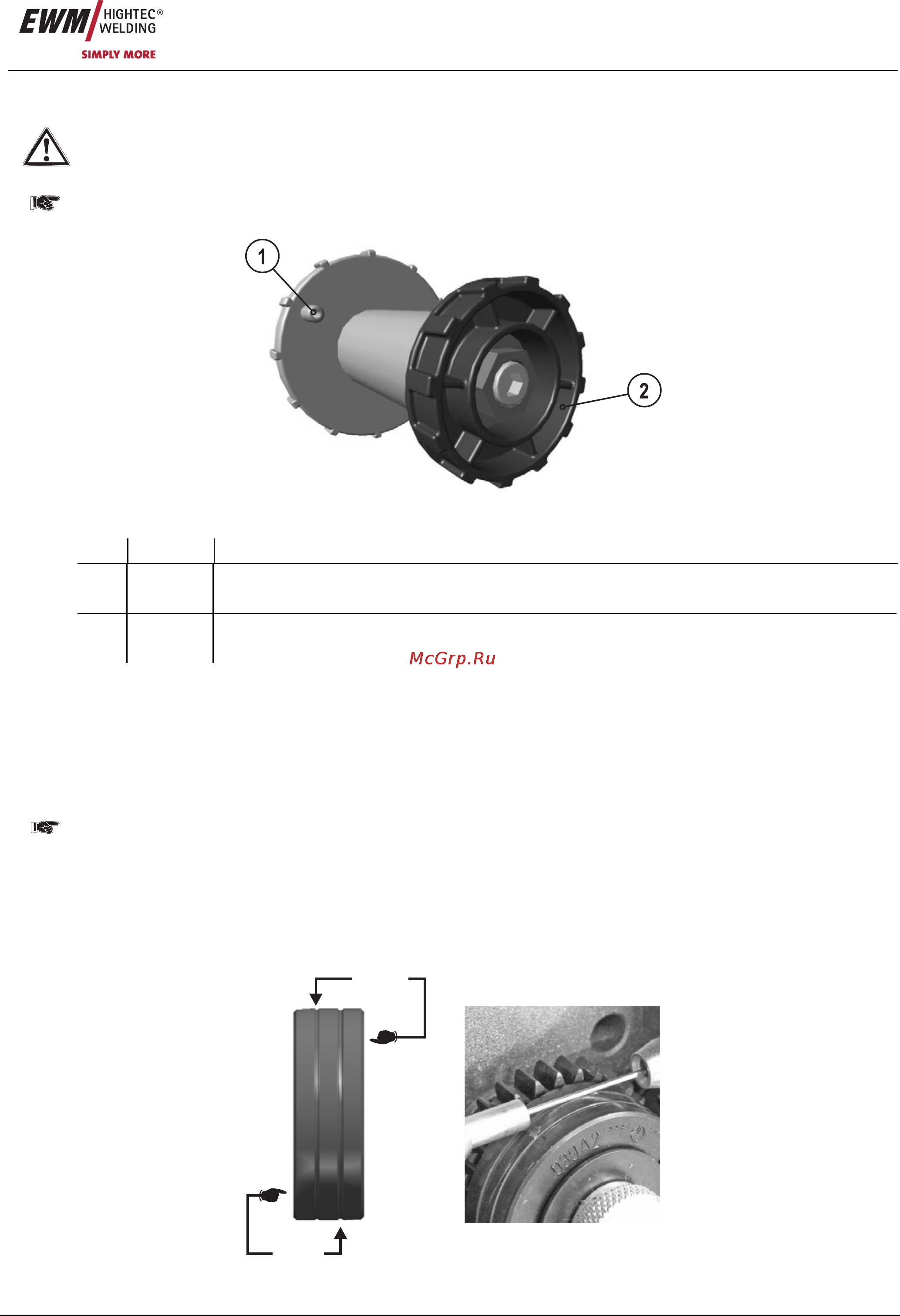

6.8.4 Установка катушки с проволокой
Перед каждой заменой катушки или настройкой тормоза катушки необходимо проверять предварительное
натяжение стержневой катушки, см. раздел Закрепление стержневой катушки (Настройка предварительного
натяжения).
Можно использовать стандартные стрежневые катушки D300. Для применения стандартных корзиночных
катушек (DIN 8559) необходим переходник (см. принадлежности).
Рисунок 6-5
Поз. Символ Описание 0
1
Поводковый палец
Для фиксации катушки с проволокой
2
Гайка с накаткой
Для фиксации катушки с проволокой
• Ослабьте гайку с накаткой на стержне катушки.
• Закрепите катушку со сварочной проволокой на стержне катушки таким образом, чтобы штифт поводка защелкнулся
в отверстии, просверленном в катушке.
• Снова затяните гайку с накаткой для крепления катушки с проволокой.
6.8.5 Замена роликов подачи проволоки
Для обеспечения оптимальной подачи, абсолютно необходимо, чтобы ролики подачи проволоки
соответствовали диаметру используемых проволочных электродов (в противном случае следует их заменить)!
Принципиально ролики подачи проволоки подходят для двух размеров диаметра проволоки (с завода 1,0 мм
или 1,2 мм). При переворачивании ролики подачи проволоки меняют диаметр проволоки.
• Новые подающие ролики отодвигаются так, что становится видимым диаметр проволочного электрода в
соответствии с маркировкой на подающем ролике. Подающие ролики надежно фиксируются с помощью болтов с
накатанной
головкой.
0,8 mm
1,0 mm
Рисунок 6-6
