Описание функционирования
Сварка МИГ / МАГ
36 Арт. №:099-004897-EWM08

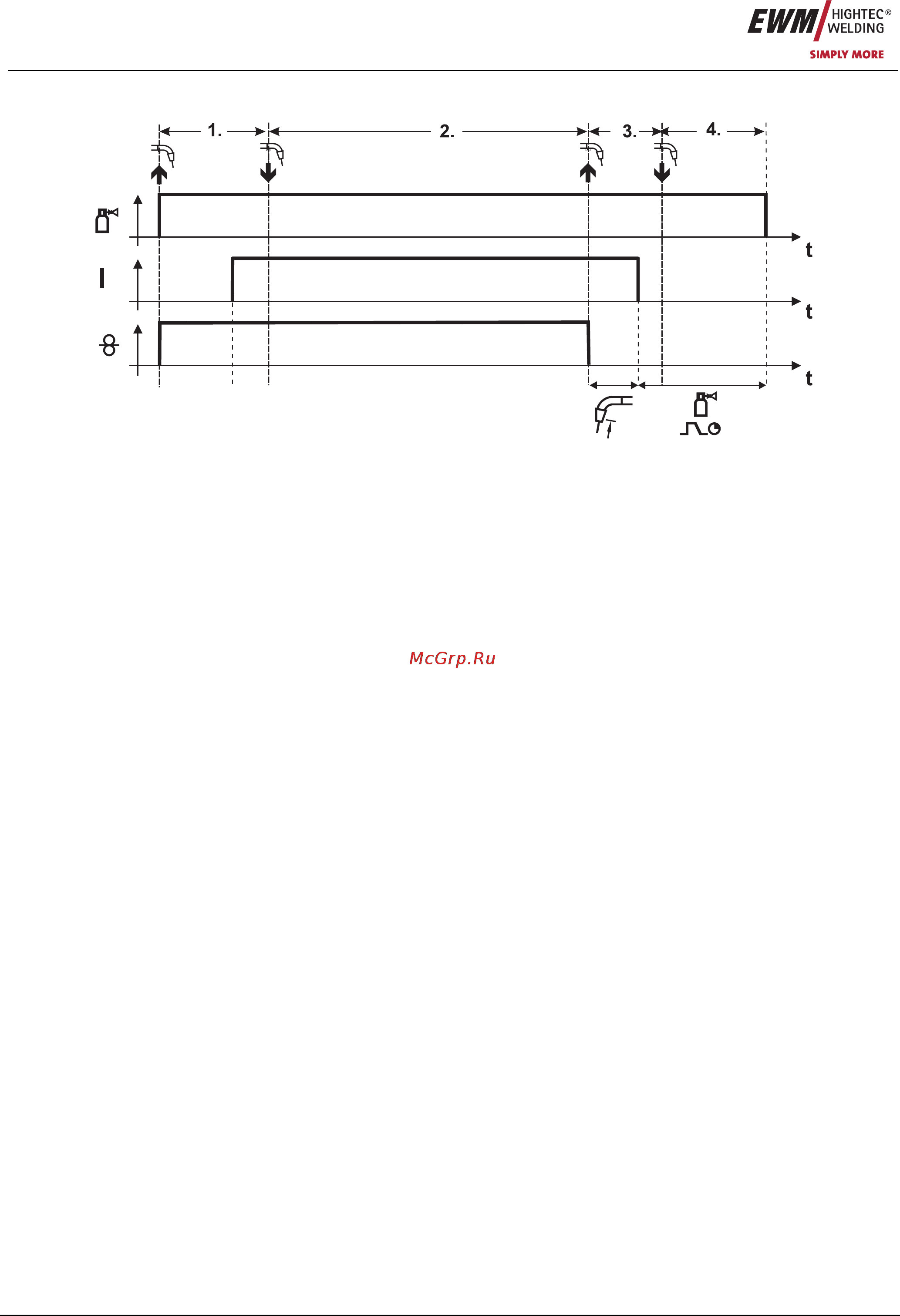

5.2.4.7 4-тактный режим
Рисунок 5-11
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью
• Электрическая дуга загорается после касания проволочного электрода к изделию,
Сварочный ток течет.
• Переключение на выбранную скорость подачи проволоки (основная программа P
A
).
2-й такт
• Отпустить кнопку сварочной горелки (без результата)
3-й такт
• Нажмите кнопку сварочной горелки (без результата)
4-й такт
• Отпустить кнопку сварочной горелки
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
