Ввод в эксплуатацию
Ручная сварка стержневыми электродами
74 Арт. №:099-004897-EWM08
6.10.1.2 PHOENIX 301 BASIC [PULS] forceArc KG

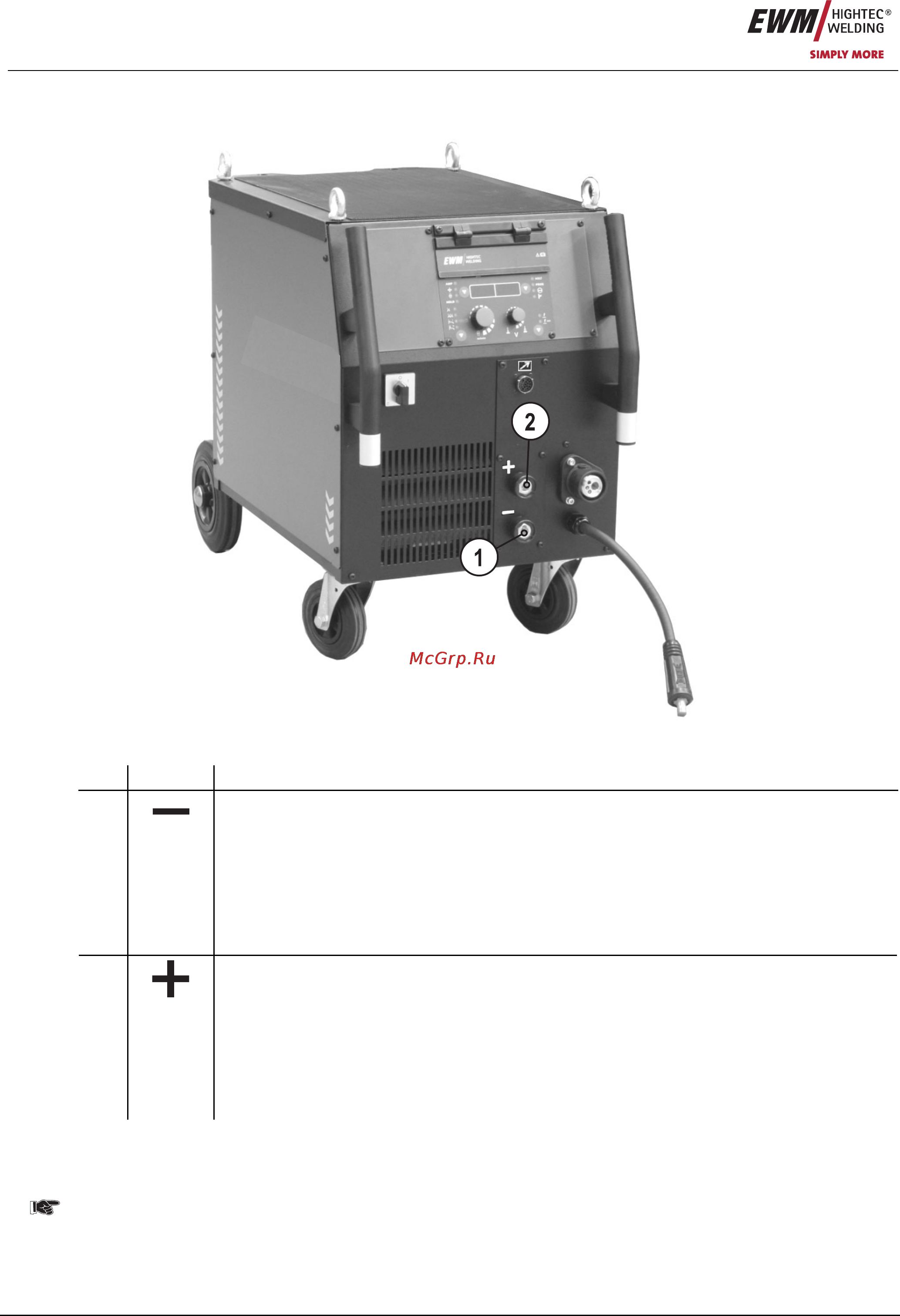

Рисунок 6-12
Поз. Символ Описание 0
Розетка, сварочный ток «-»
• Сварка МИГ/МАГ: Подключение кабеля массы
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Сварочный ток на центральный разъем/горелку
• Сварка ВИГ: Подключение сварочного тока для сварочной горелки
1
• Ручная сварка стержневыми
электродами:
Закрепление детали или подключение
электрододержателя
Розетка, сварочный ток "+"
• Сварка МИГ/МАГ: Сварочный ток на центральный разъем/горелку
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Подключение кабеля массы
• Сварка ВИГ: Подключение кабеля массы
2
• Ручная сварка стержневыми
электродами:
Закрепление детали или электрододержателя
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными на
упаковке электродов.
