Описание функционирования
Устройства дистанционного управления
54 Арт. №:099-004897-EWM08
5.6 Устройства дистанционного управления
Разрешается подключать только те устройства дистанционного управления, которые описаны в данной
инструкции по эксплуатации! Устройство дистанционного управления подсоединить к специальному гнезду и
закрепить только после выключения сварочного аппарата и устройства подачи проволоки.
При включении сварочный аппарат автоматически распознает устройство дистанционного управления.

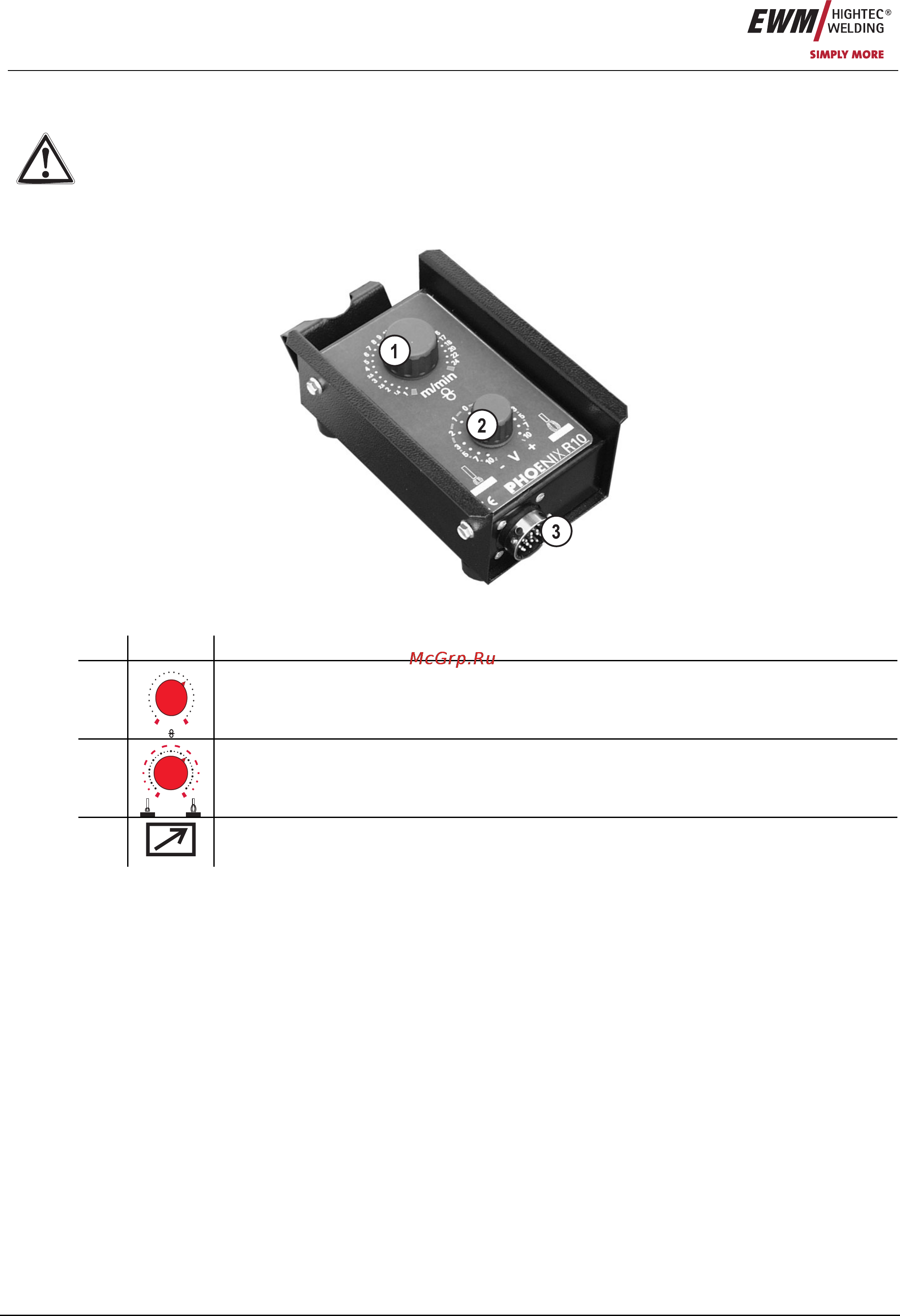

5.6.1 Ручное устройство дистанционного управления R10
Рисунок 5-22
Поз. Символ Описание 0
1
0,5
1
1,5
2
2,5
3
3,5
4
5
6
7
8
9
10
11
12
13
14
15
16
18
20
m/min
Ручка настройки «Скорость подачи проволоки»
Плавная настройка скорости подачи проволоки от мин. до макс. (мощность сварки, управление
одной кнопкой)
2
0
1
1
22
33
77
55
10
10
- V +
Ручка настройки «Коррекция длины электрической дуги»
Коррекция длины электрической дуги от -10 В до +10 В
3
19-контактная розетка (аналоговая)
Для подключения цепи управления.
