Описание функционирования
Сварка МИГ / МАГ
32 Арт. №:099-004897-EWM08

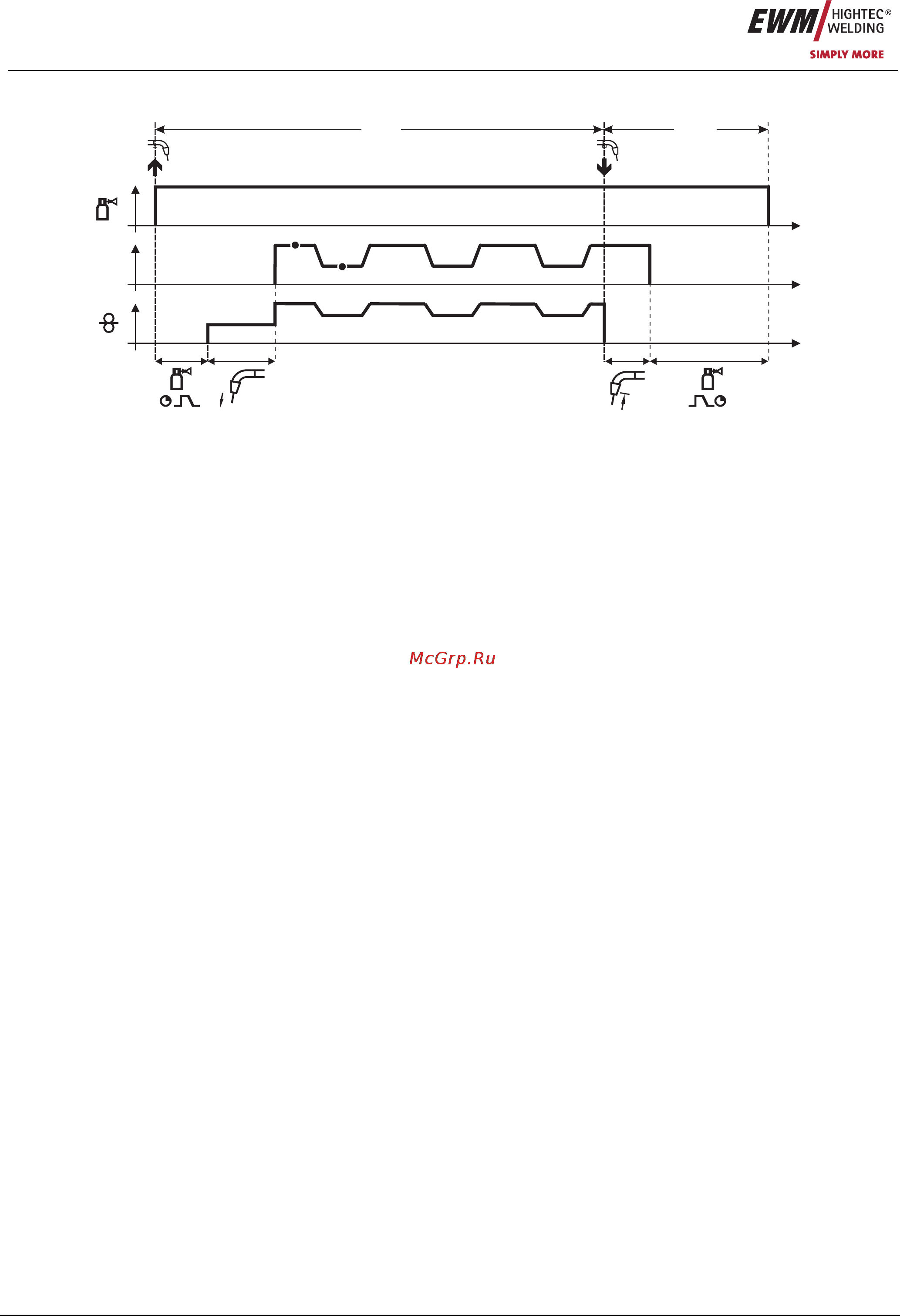

5.2.4.3 2-тактный режим с функцией Superpuls
t
I
t
t
1. 2.
P
A
P
B
Рисунок 5-7
1-й такт
• Нажмите и удерживайте кнопку горелки.
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки Мотор устройства подачи проволоки
• Электрическая дуга загорается после касания проволочного электрода к изделию,
сварочный ток течёт.
• Включается функция Superpuls, начиная с основной программы P
A
:
Параметры сварки меняются через заданные промежутки времени (t
2
и t
3
) между основной программой P
A
и
пониженной основной программой P
B
.
2-й такт
• Отпустите кнопку сварочной горелки
• Функция Superpuls выключается.
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
