Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 31

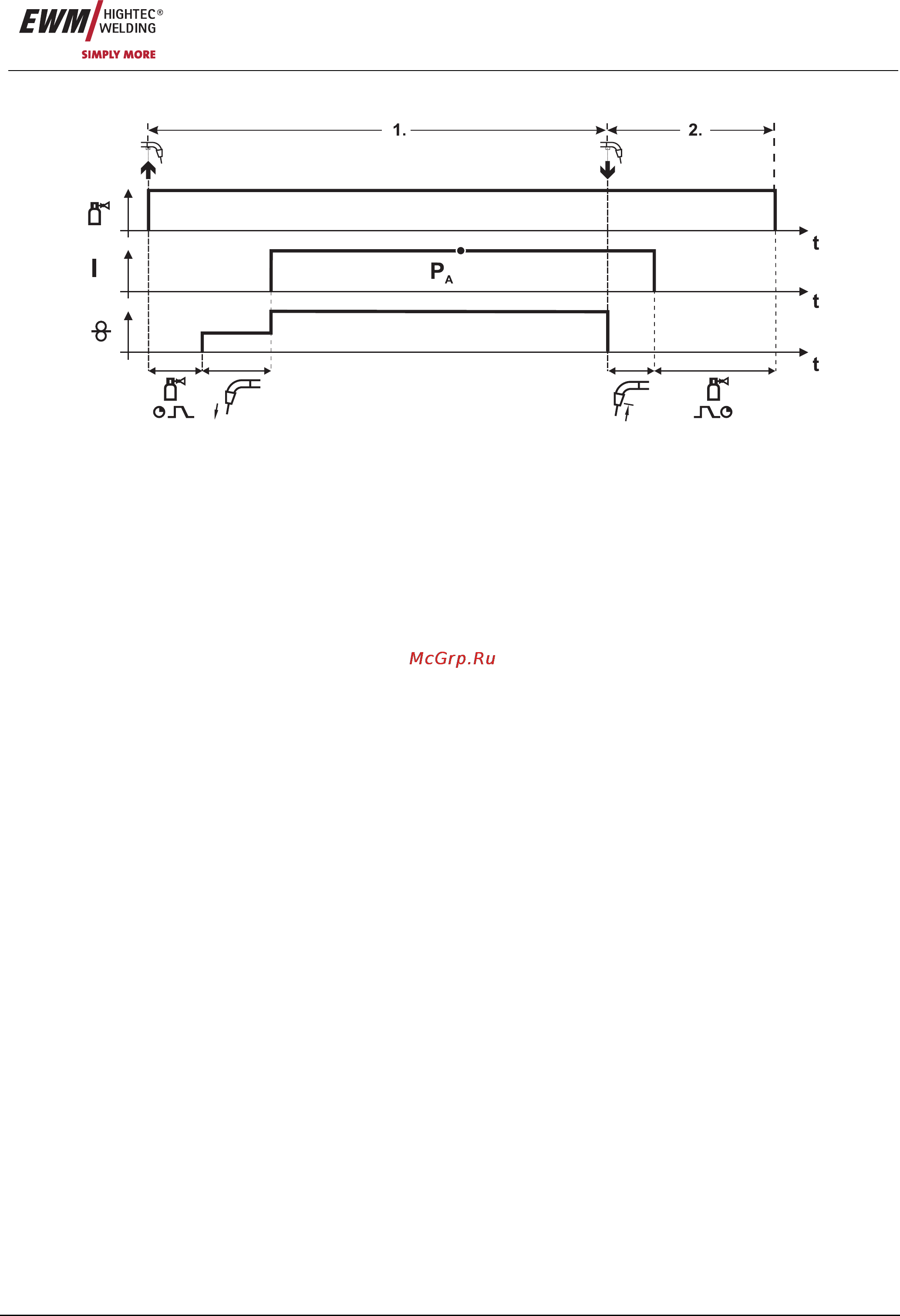

5.2.4.2 2-тактный режим
Рисунок 5-6
1-й такт
• Нажмите и удерживайте кнопку горелки.
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью• Электрическая дуга загорается после
касания работает с начальной скоростью проволочного электрода к изделию, сварочный ток течет.
• Переключение на выбранную скорость подачи проволоки (основная программа P
A
).
2-й такт
• Отпустите кнопку сварочной горелки
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
